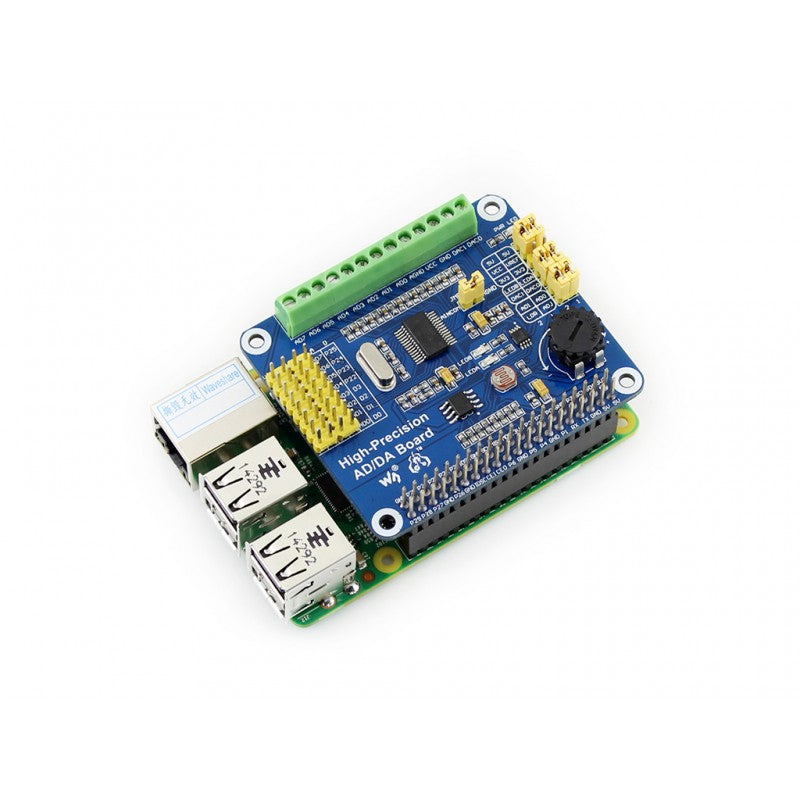

Overzicht:
Er is geen AD / DA-functie op de Raspberry Pi GPIO-interface, dit kan u in de Pi-ontwikkeling storen. Het zal echter geen probleem meer zijn. Met het zeer nauwkeurige AD / DA-bord kunt u uiterst nauwkeurige AD / DA-functies toevoegen aan de Raspberry Pi.
Kenmerken:
● Standaard Raspberry Pi 40PIN GPIO uitbreidingskop, ondersteunt ● Raspberry Pi-serie boards, Jetson Nano
Aan boord van ADS1256, 8-kanaals 24-bits hoge precisie ADC (4-kanaals differentiële ingang), bemonsteringsfrequentie van 30 ksps
● Geïntegreerde DAC8532, 2-kanaals 16-bits zeer nauwkeurige DAC
● Ingebouwde invoerinterface via pinheaders, voor het aansluiten van een analoog signaal
de pinout is compatibel met de Waveshare-standaard voor sensorinterfaces, eenvoudig om verschillende analoge sensormodules aan te sluiten
● Onboard input / output interface via schroefklemmen, voor het aansluiten van analoog / digitaal signaal
● Beschikt over AD / DA detectiecircuit, gemakkelijk voor signaaldemonstratie
Notitie : de Raspberry Pi en sensoren op de foto zijn NIET inbegrepen.
Pakket inbegrepen:
Zeer nauwkeurig AD / DA-bord x 1
RPi-schroevenpakket (2 stuks) x 1

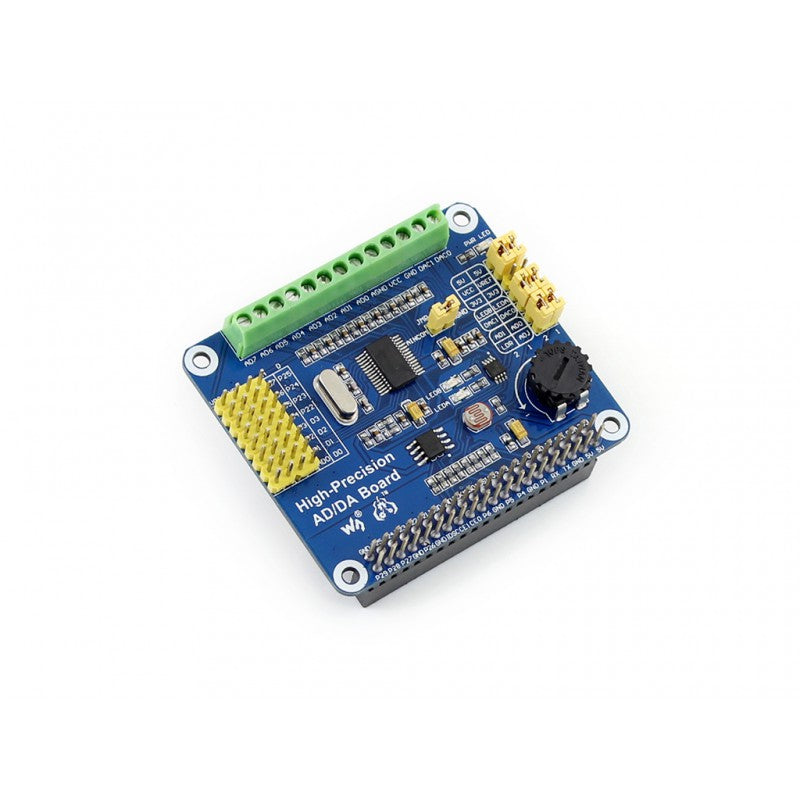

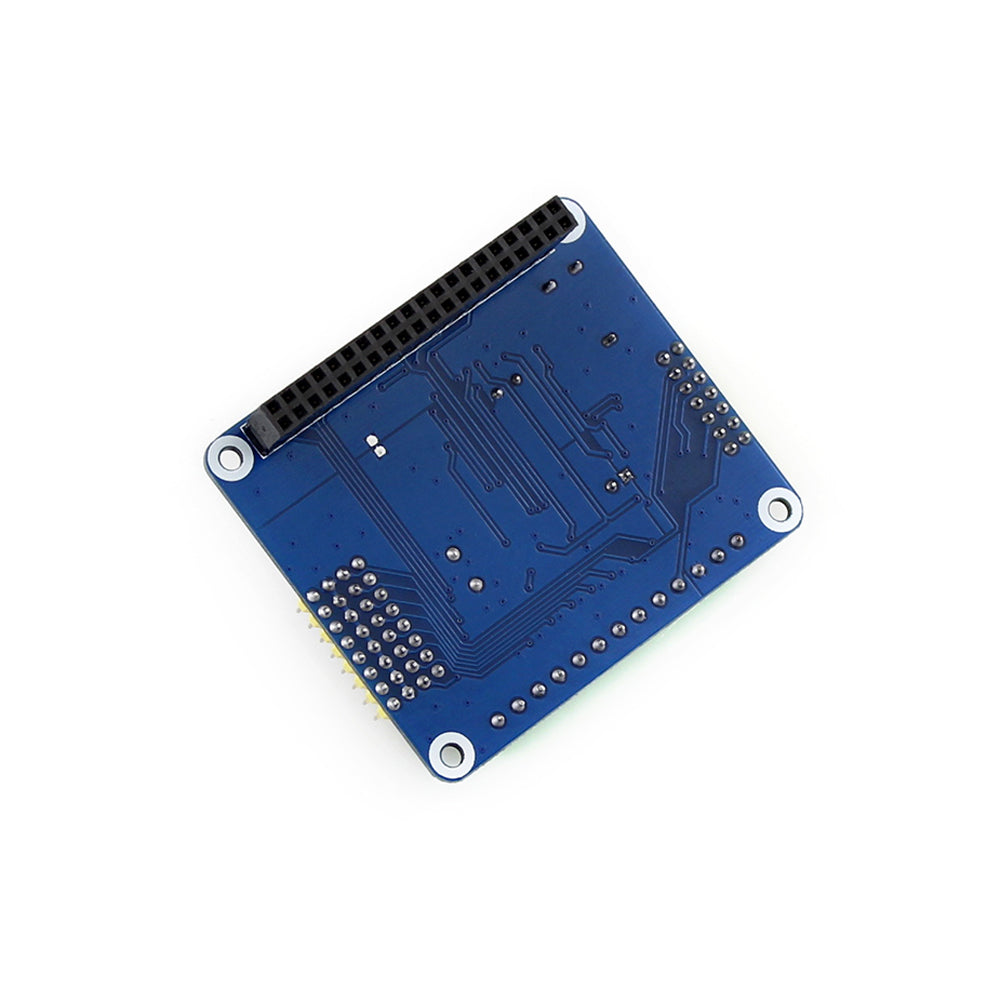

Wat is er aan boord:
1. Raspberry Pi GPIO-interface: voor verbinding met de Pi
2. AD / DA invoer / uitvoer: schroefklemmen
3. AD input: pinheaders, de pinout is compatibel met de Waveshare sensor interface standaard, eenvoudig aan te sluiten op verschillende analoge sensormodules
4. 7,68 M kristal
5. LM285-2.5: levert referentiespanning voor de ADC-chip
6. Fotoweerstand
7. LED-uitgangsindicator
8. 10K potentiometer
9. DAC8532: 16-bits zeer nauwkeurige DAC, 2-kanaals
10. Stroomindicator
11. ADS1256: 24bit hoge precisie ADC, 8ch (4ch differentiële ingang)
12. ADC-testjumper
13. DAC-testjumper
14. Jumper voor vermogenskeuze
15. ADC-referentie-aardingsconfiguratie: wanneer AD enkel ingevoerd is, is de AINCOM een referentieterminal, kan worden aangesloten op GND of externe referentiespanning
