Algemene informatie:

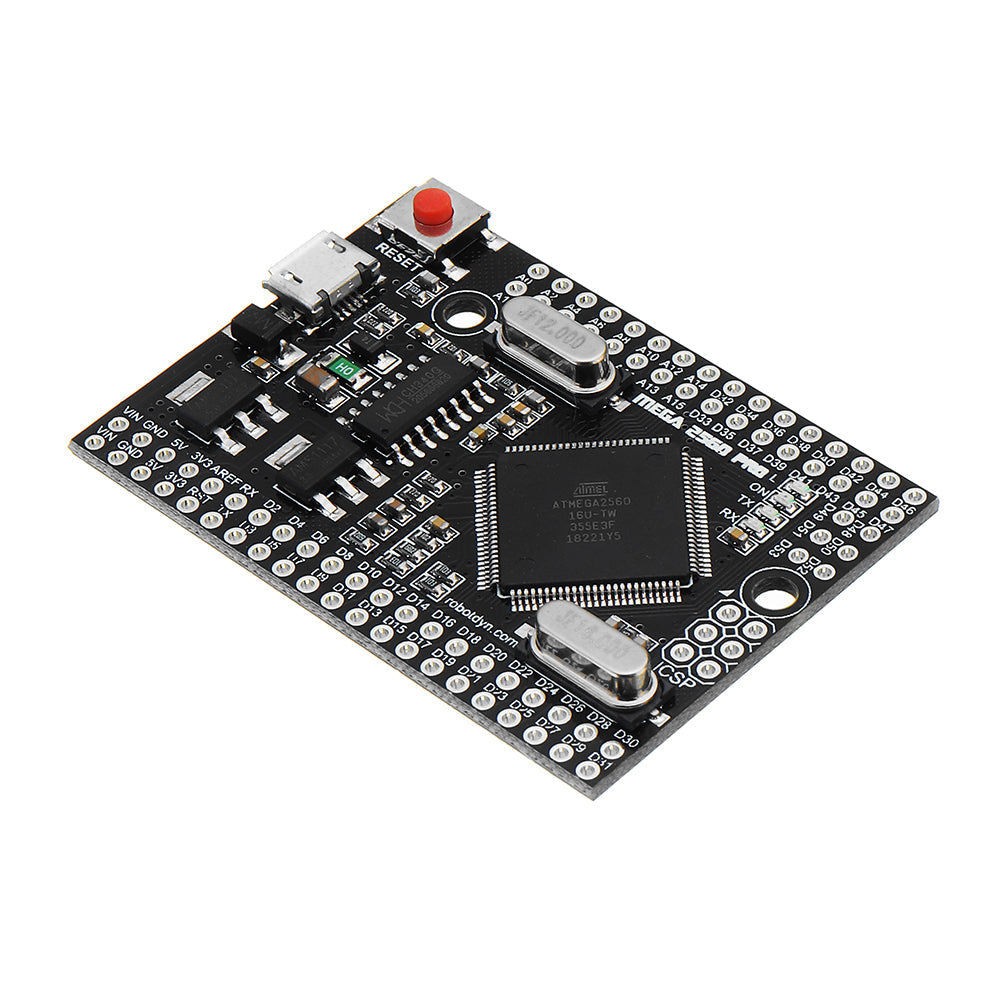

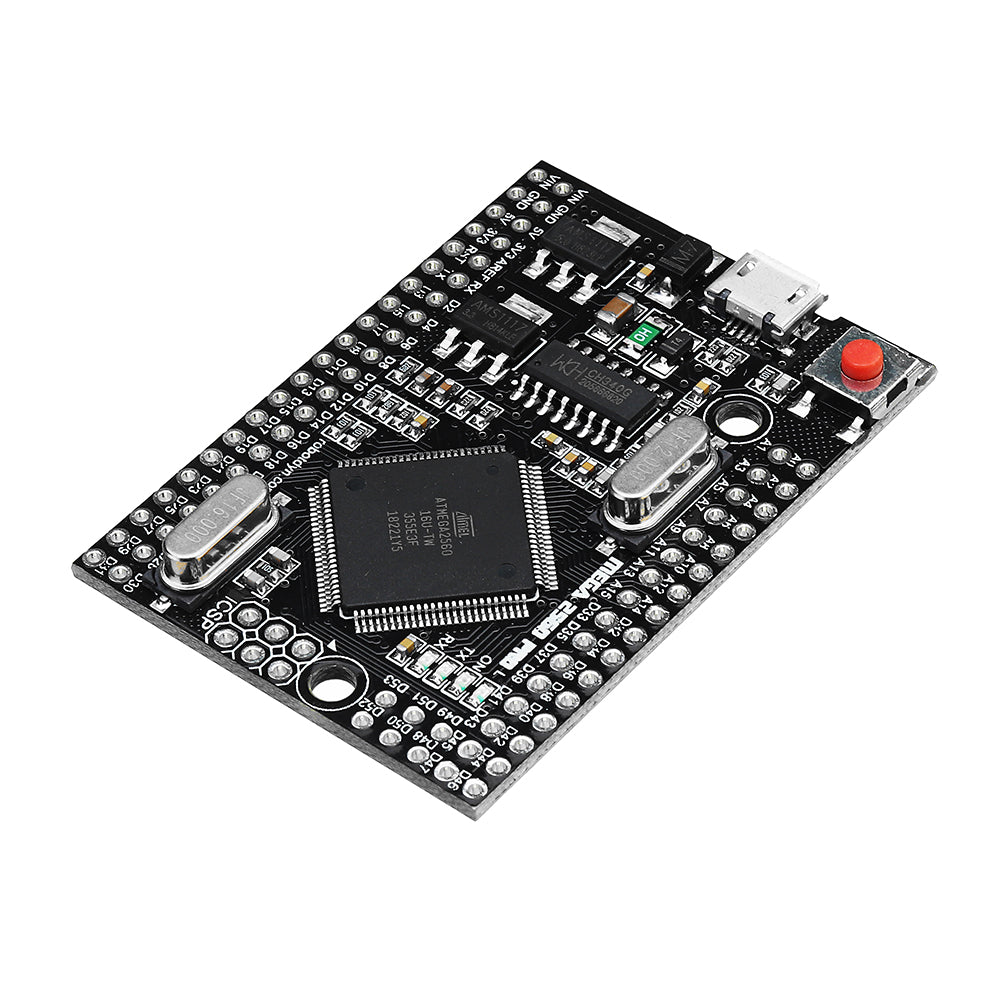

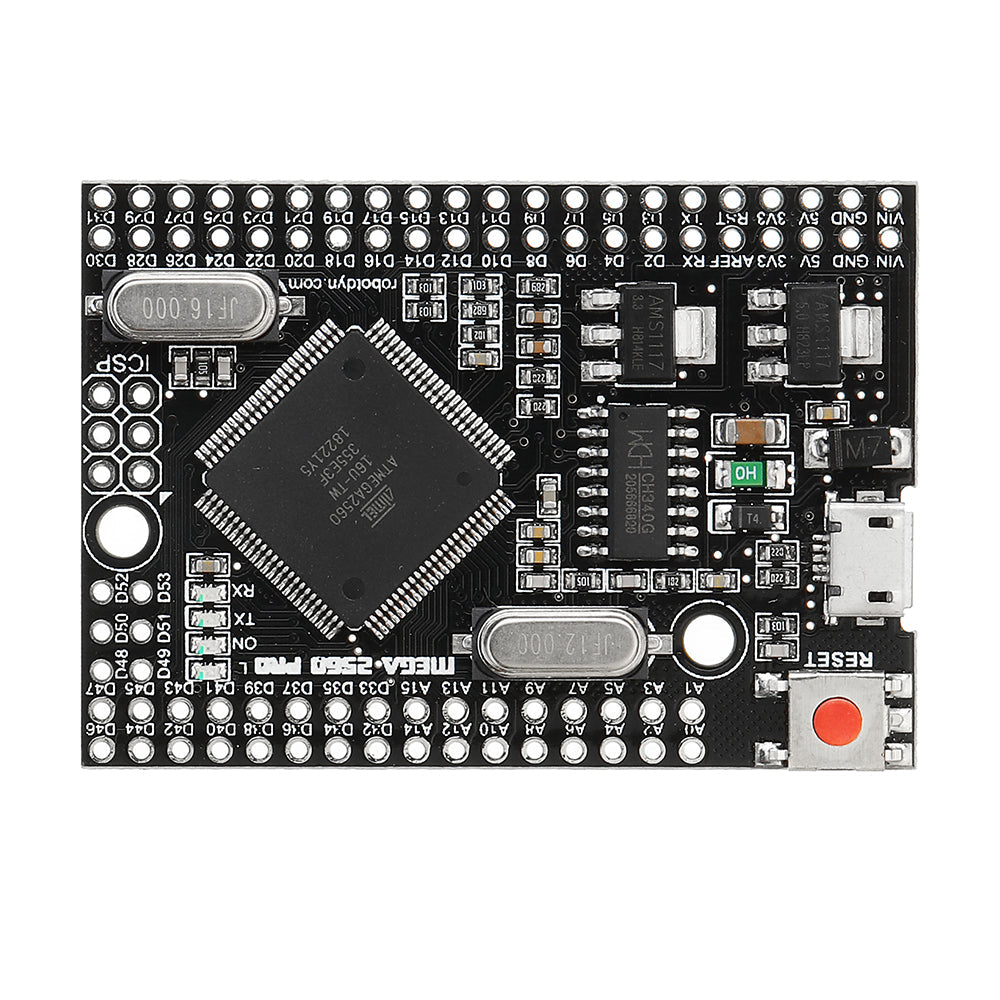

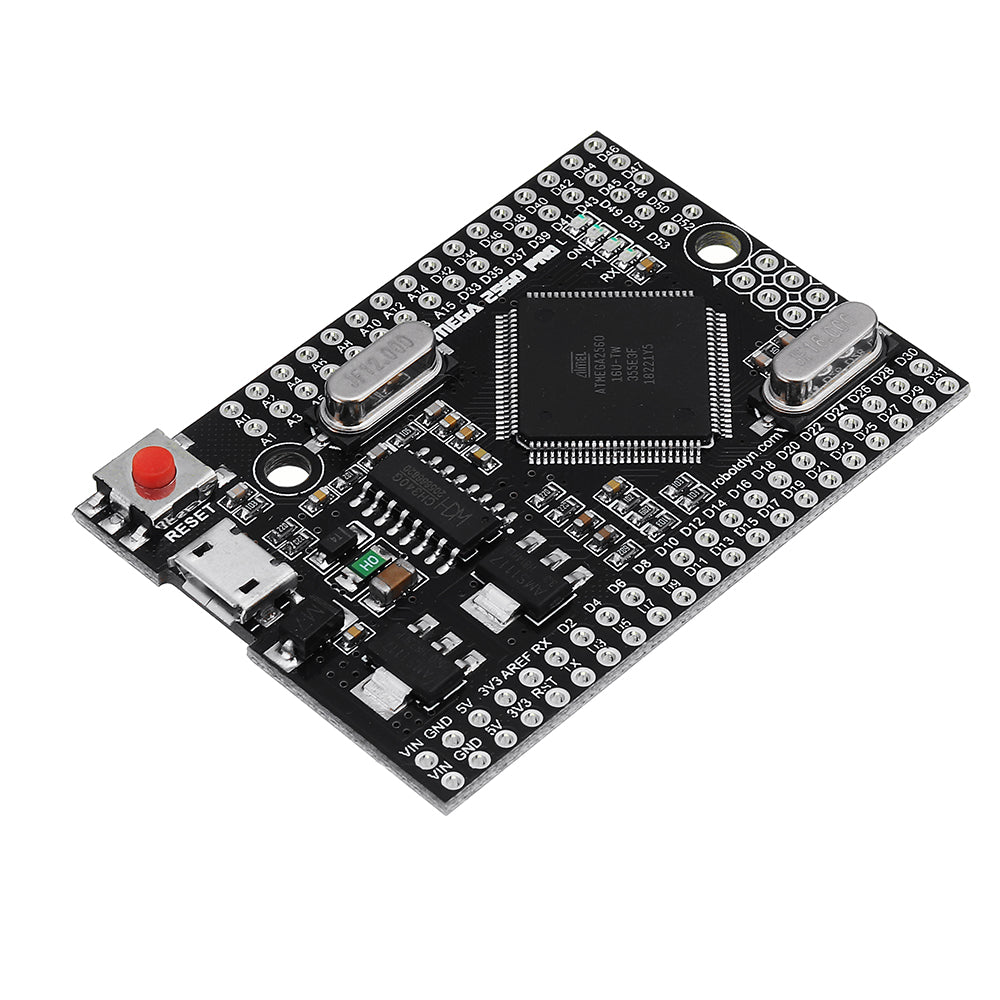

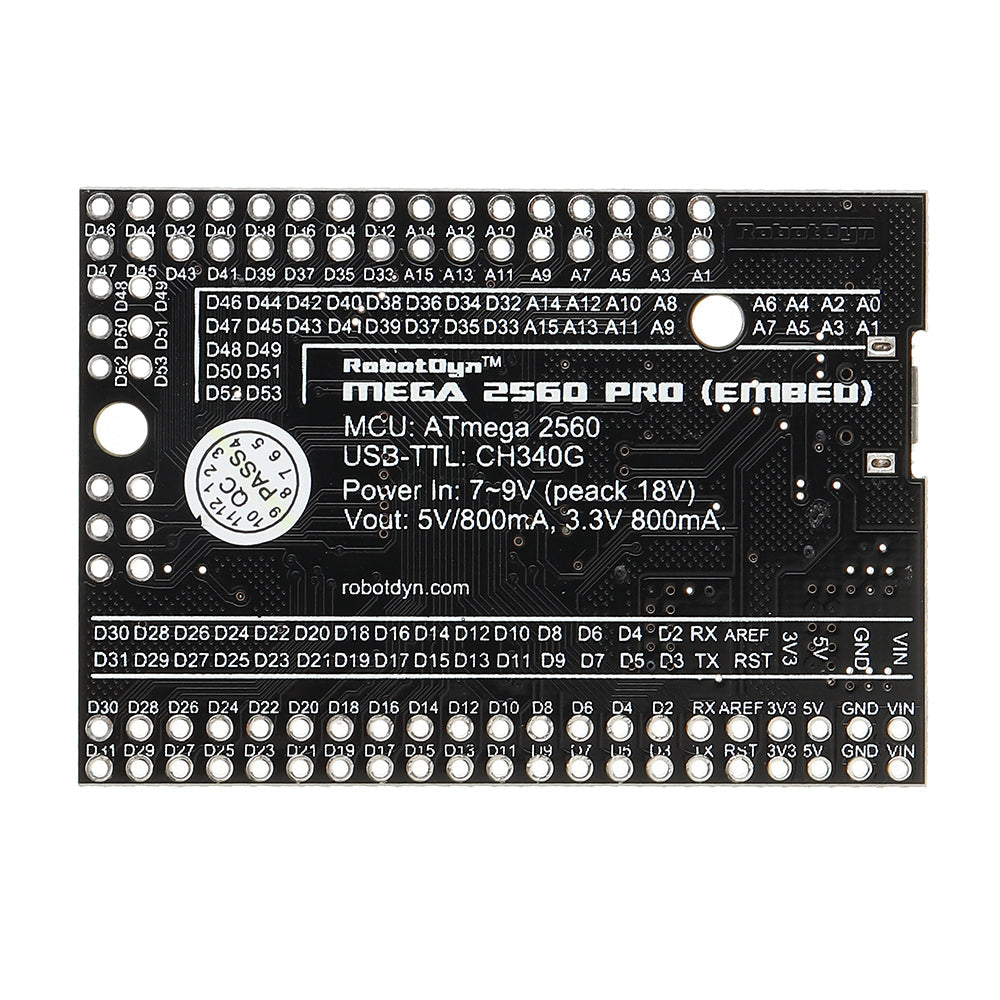

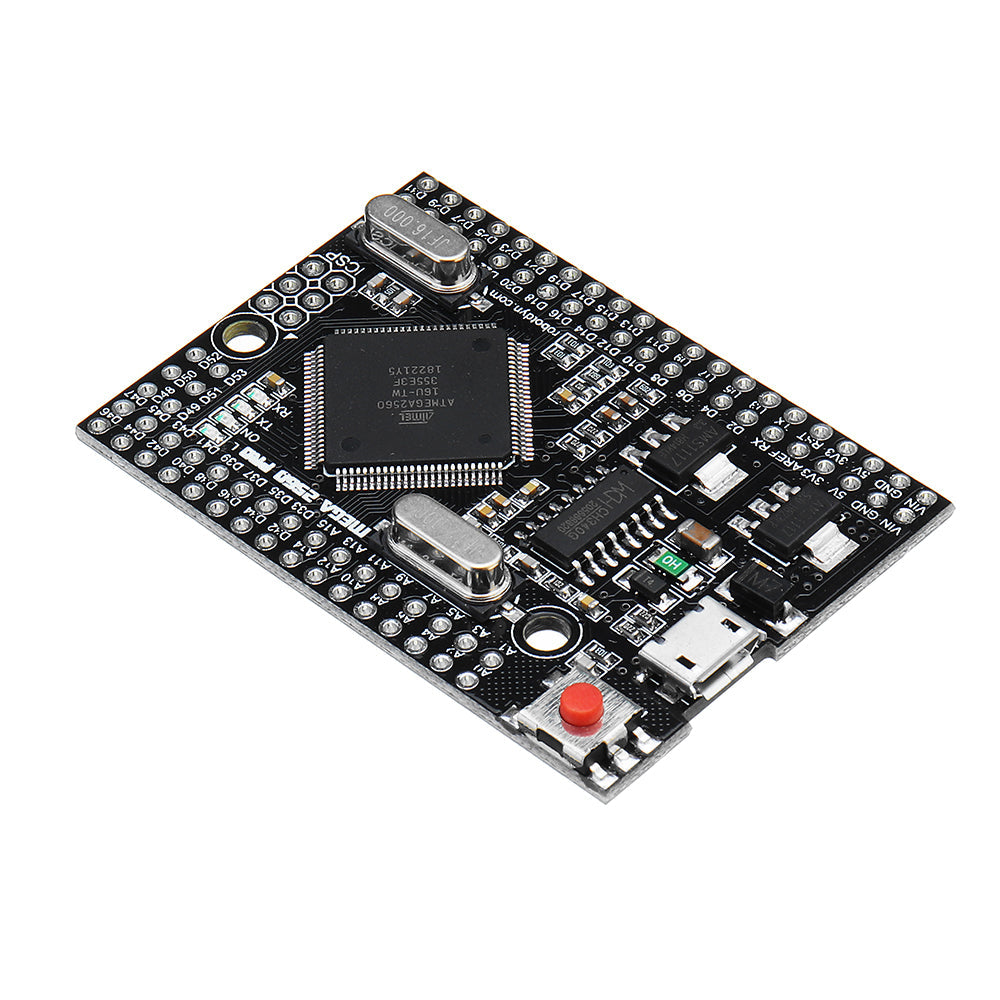

1. De Mega Pro Embed CH340G/ATmega2560-kaart is gebaseerd op de ATmega2560 microcontroller en de USB-UART-adapter CH340. Het bord is compatibel met Mega 2560.
2. Het bord heeft een compacte vormfactor van 38X55 mm en is een uitstekende oplossing voor het ontwikkelen van projecten op basis van ATmega2560.
3. De Mega Pro Embed-functies zijn identiek aan de Mega 2560. Hoewel het een Embed-board is, is het solide stabiel als het Mega Board. Het maakt gebruik van de originele chip en een 16 MHz hoogwaardige kwartsresonator is aanwezig op het bord.
4. Het bord heeft een micro USB-aansluiting waarmee u de microcontroller op de computer kunt aansluiten via de USB-UART-adapter CH340 (het kan zijn dat u een stuurprogramma moet installeren). Stuurprogramma's downloaden: Windows, Linux, Mac, Android.
5. Het bord kan rechtstreeks worden gevoed via de Micro USB-connector of via het overeenkomstige contact op het bord (Vin). De gebruikte spanningsregelaar werkt in een bereik van 6 tot 9V DC.
6. De maximale uitgangsstroom bij 5V is ongeveer 800mA, terwijl bij de 3,3V het ongeveer 800mA is.
7. De spanningsregelaar maakt het mogelijk om tot 18V als ingangswaarde te gebruiken, maar we raden af om de bovengenoemde aanbevolen waarden te overschrijden, omdat dit kan leiden tot overmatige hitte en schade aan het apparaat.
specificaties:
specificaties:
| microcontroller | ATmega2560 |
| USB-TTL-omzetter | CH340 |
| Stroom uit | 5V-800mA |
| Macht in. | 5V |
| Macht in. VIN / DC Jack | 5V |
| Energieverbruik | 5V 220mA |
| Logisch niveau | 5V |
| USB | Micro USB |
| Klok frequentie | 16MHz |
| Bedrijfsspanning | 5V |
| Digitale I / O | 54 |
| Analoge I / O | 16 |
| Geheugen grootte | 256kb |
| Gegevens RAM Type / grootte | 8Kb |
| Data ROM Type / Grootte | 4Kb |
| Type interface | ISP |
| Bedrijfstemperatuur | -40С ° / + ° 85С |
| Lengte x Breedte | 38 x 54mm |
Pakket bestaat uit:

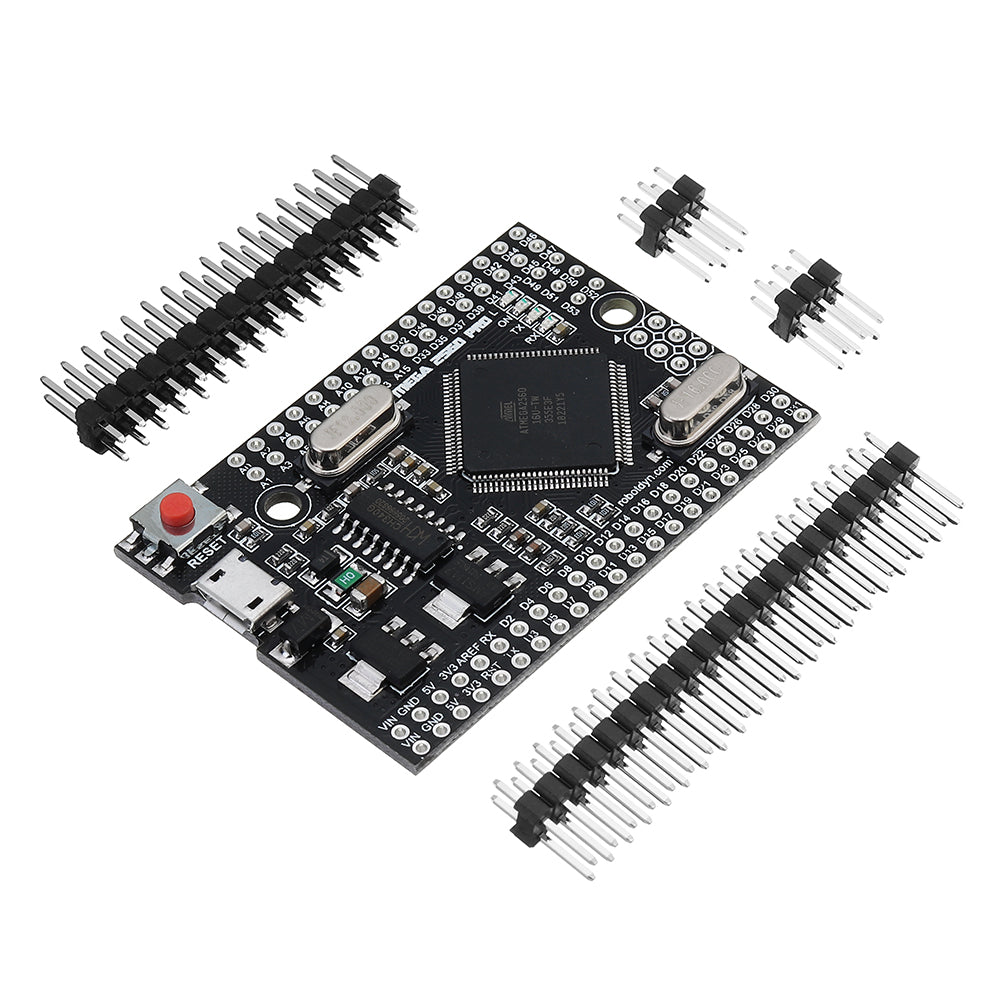

1 x Mega 2560 PRO met niet-gesoldeerde pendoppen
