Kenmerken:
1. Functie elektrische parametermeting (spanning, stroom, actief vermogen, energie, frequentie, arbeidsfactor)
2. Overbelastingsalarmfunctie (over de drempel van het stroomalarm, achtergrondverlichting en stroom knipperend om te alarmeren)
3. Power alarm drempel preset functie (kan power alarm drempel instellen)
4. De energie kan worden gereset gebruik de sleutel
5. Gegevens opslaan wanneer het apparaat is uitgeschakeld;

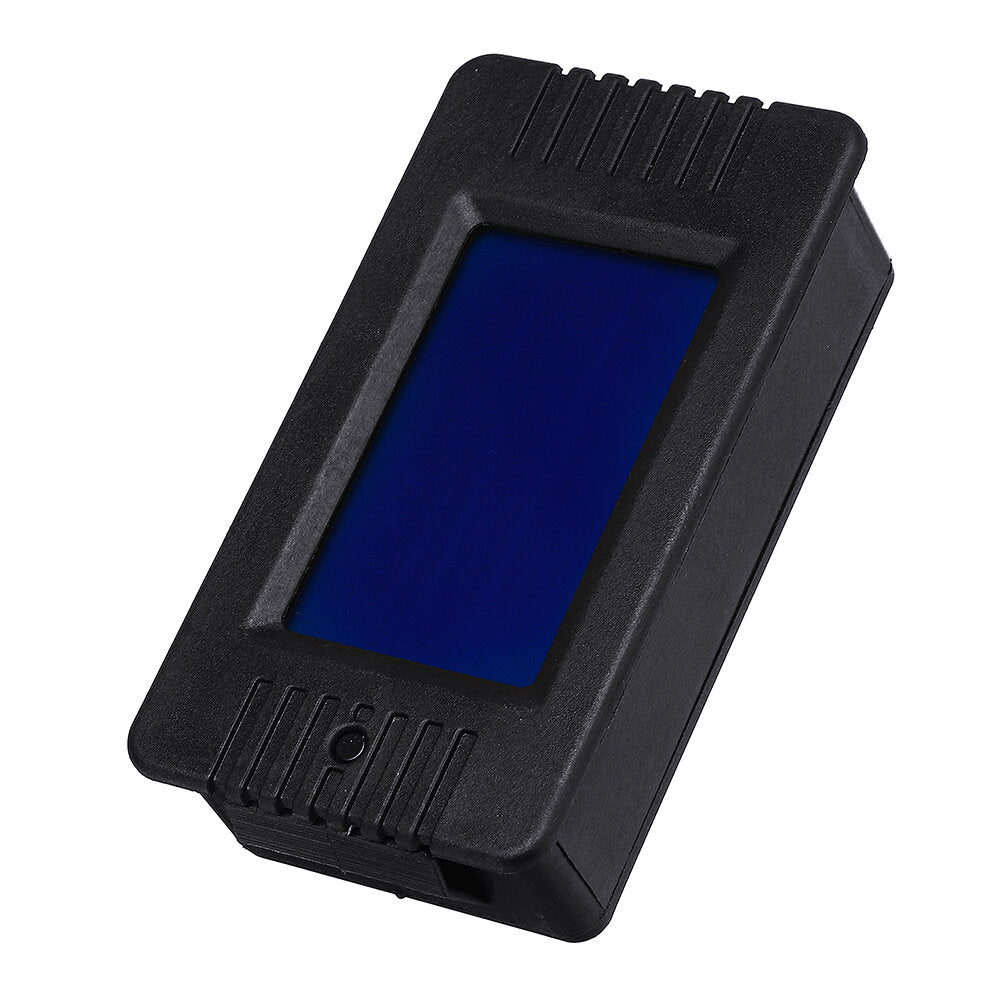

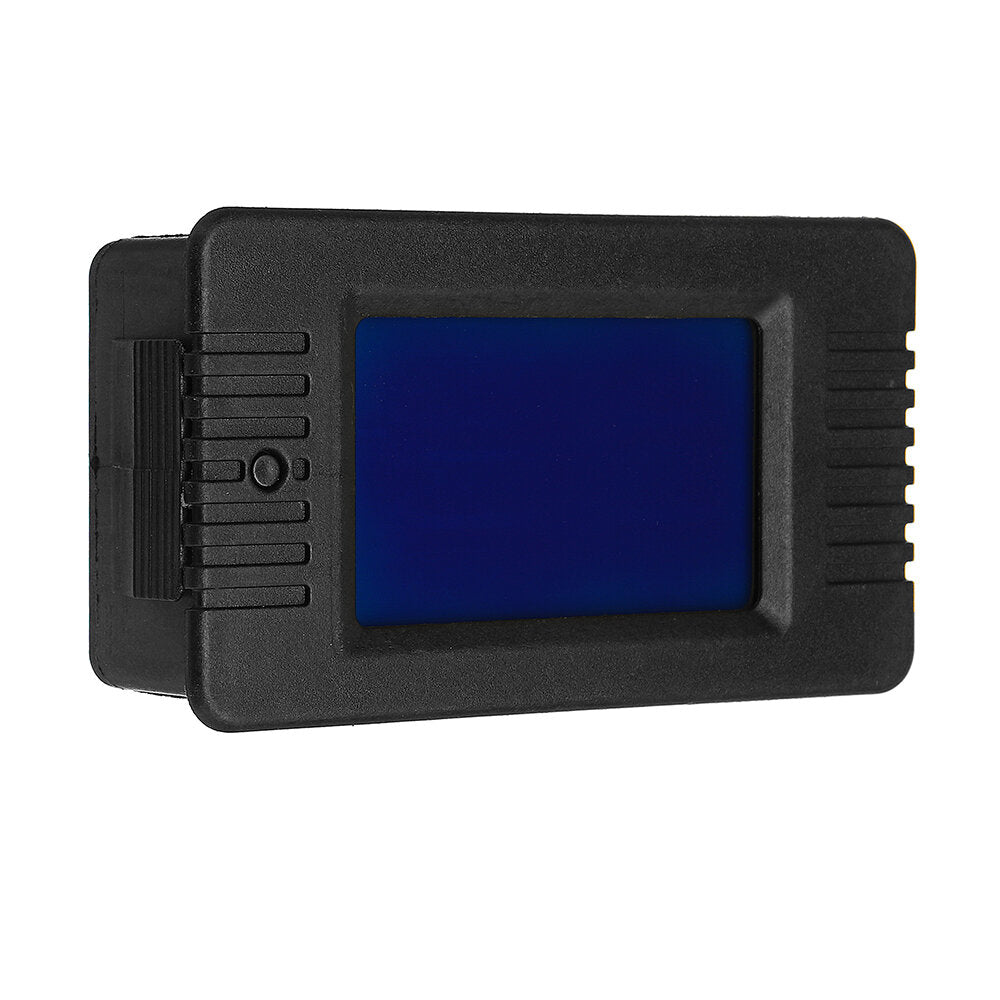

6. Groot LCD-scherm
7. Achtergrondverlichtingsfunctie:
8. Toets Functie:
♦Achtergrondverlichting:
Druk kort op de toets om de achtergrondverlichting in of uit te schakelen, de achtergrondverlichting heeft een geheugenfunctie, deze kan de aan of uit-status opslaan wanneer de stroom is uitgeschakeld.
♦Energie resetten
Stap1: Druk lang op de toets 5 seconden ingedrukt totdat de energiewaarde knippert en laat vervolgens de toets los.
Stap 2: Druk nogmaals kort op de toets, dan wordt de energiewaarde gewist en verlaat u de knipperende reset-status.
Stap 3: Als er binnen 5 seconden geen bediening op de toets plaatsvindt, betekent dit dat de energiewaarde niet is gewist en de reset-status zal verlaten.
♦Drempel voor stroomalarm instellen Set
Stap 1: Druk lang op de toets totdat het LCD-scherm "SET CLr" weergeeft, laat dan de toets los om de instellingsstatus te openen
Stap 2: Elektrisch venster geeft de huidige stroomalarmwaarde weer en het laatste cijfer begint te knipperen, dan kunt u kort op plus 1 drukken, wanneer er langer dan 3 seconden geen bediening is, wordt de cijferpositie automatisch gewijzigd, de instellingsmethode is hetzelfde zoals het bovenstaande.
Stap 3: Nadat u de instelling hebt voltooid, houdt u de toets langer dan 5 seconden ingedrukt om automatisch op te slaan en af te sluiten, het bereik van de drempel voor actief vermogen is 0,0 ~ 2,5 kW. het kan zes parameters tegelijkertijd weergeven.
Specificaties:
1. Werkspanning: 80 ~ 260VAC
2. Testspanning: 80 ~ 260VAC
3. Nominaal vermogen: 100A/22000W
4. Bedrijfsfrequentie: 45-65Hz
5. Meetnauwkeurigheid: 1,0 graad;
Weergaveformaat:
1. Vermogen:
Testbereik: 0 ~ 22000W
Startvermogen: 0.2W
Testbereik: 0 ~ 22000W
Startvermogen: 0.2W
<10W weergaveformaat: 1,00 ~ 9,99 W
<100W weergaveformaat: 10,0 ~ 99,9W
<1000W weergaveformaat: 100~999W
<10000W weergaveformaat: 1,00 ~ 9,90 kW
≥10000W weergaveformaat: 10.0~22.0kW
2.Energie
Testbereik: 0~999kWh
Testbereik: 0~999kWh
<1kWh weergaveformaat: 0~999Wh
<10kWh weergaveformaat: 1.00~9.99kWh
≥10kWh weergaveformaat: 10~999kWh
3. Spanning:
Testbereik: 80 ~ 260V
Testbereik: 80 ~ 260V
Weergaveformaat: 80 ~ 260V
4. Huidige
Testbereik: 0 ~ 100A
Startmaatstroom: 0.001A
Testbereik: 0 ~ 100A
Startmaatstroom: 0.001A
<10A weergaveformaat: 0.000~9.000A
≥10A-weergaveformaat: 10,00 ~ 99,99A
5. Frequentie:
Testbereik: 45~65Hz
Testbereik: 45~65Hz
Weergaveformaat: 45~65Hz
6. Vermogensfactor:
Testbereik: 0 ~ 1PF
Testbereik: 0 ~ 1PF
Weergaveformaat: 0.00~1.00PF
Preventieve maatregelen:
1. Deze module is geschikt voor binnen, gebruik deze niet buiten.
2. De toegepaste belasting mag het nominale vermogen niet overschrijden.

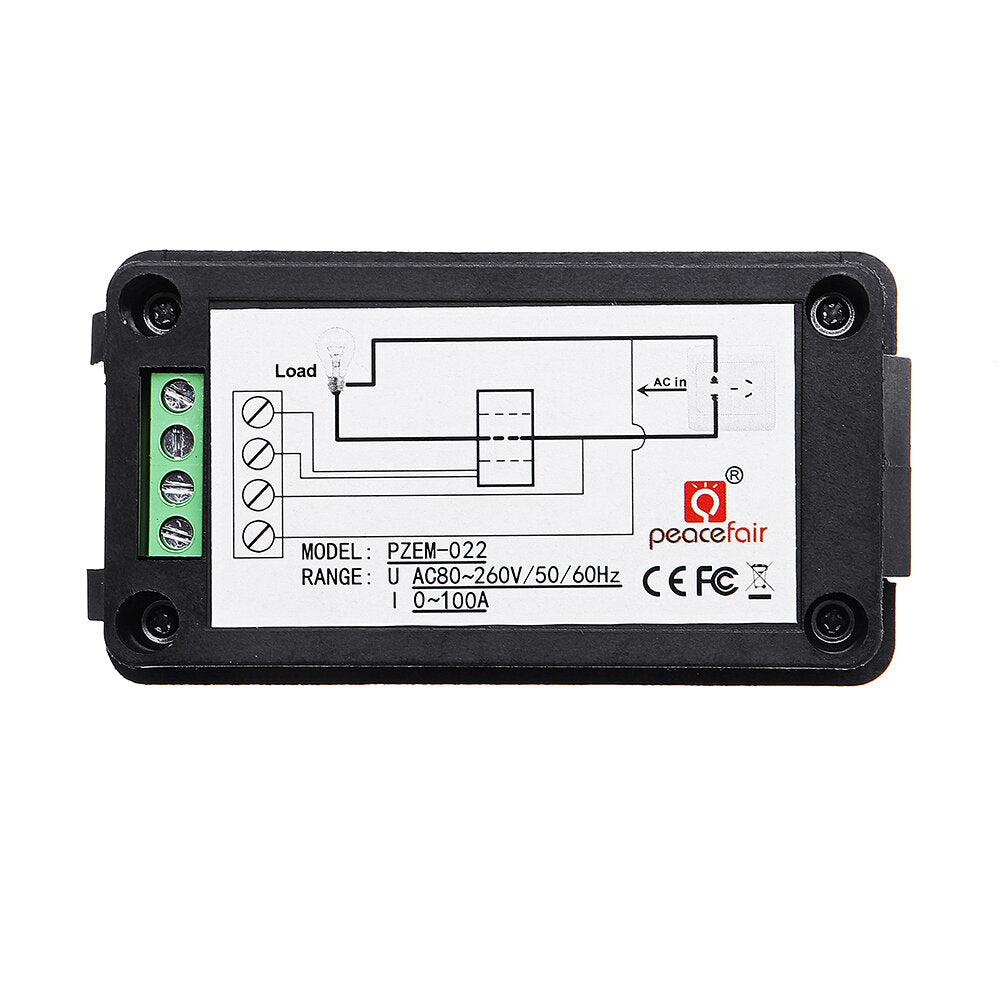

3. De volgorde van de bedrading kan niet verkeerd zijn.
Pakket Inbegrepen:

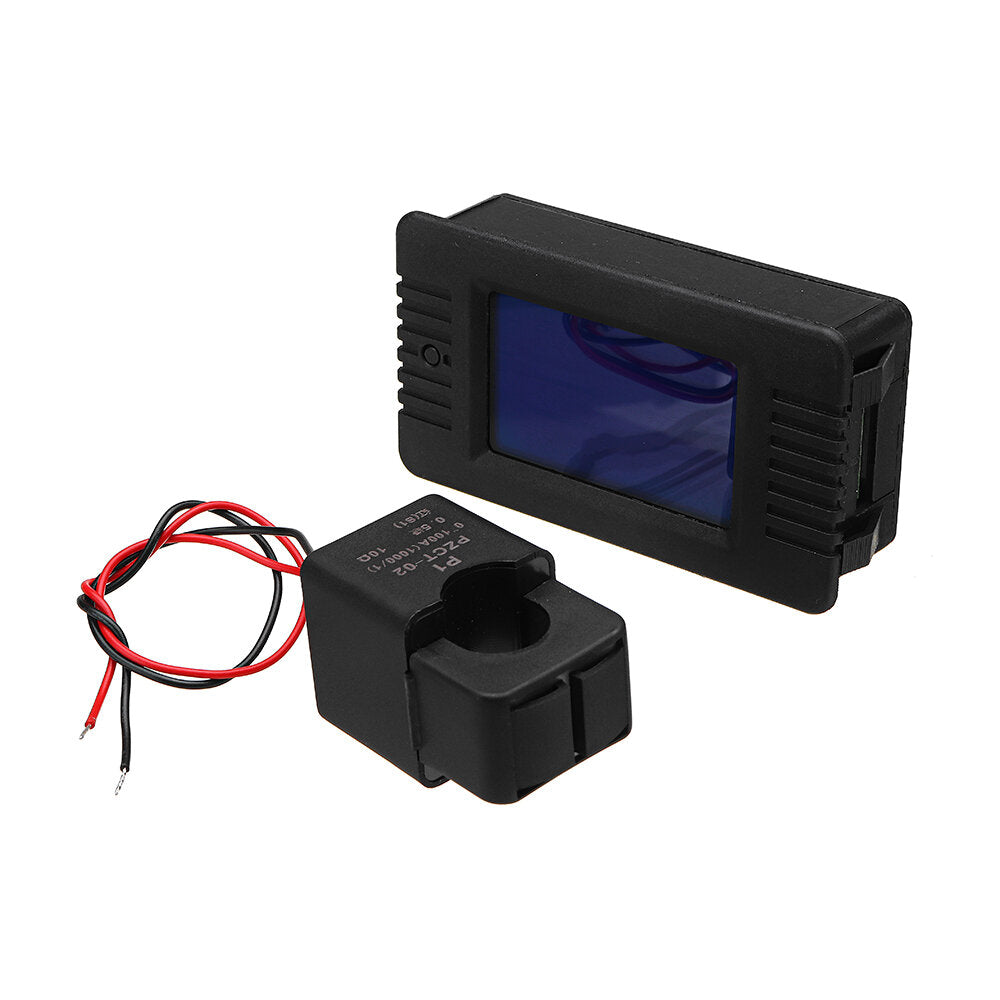

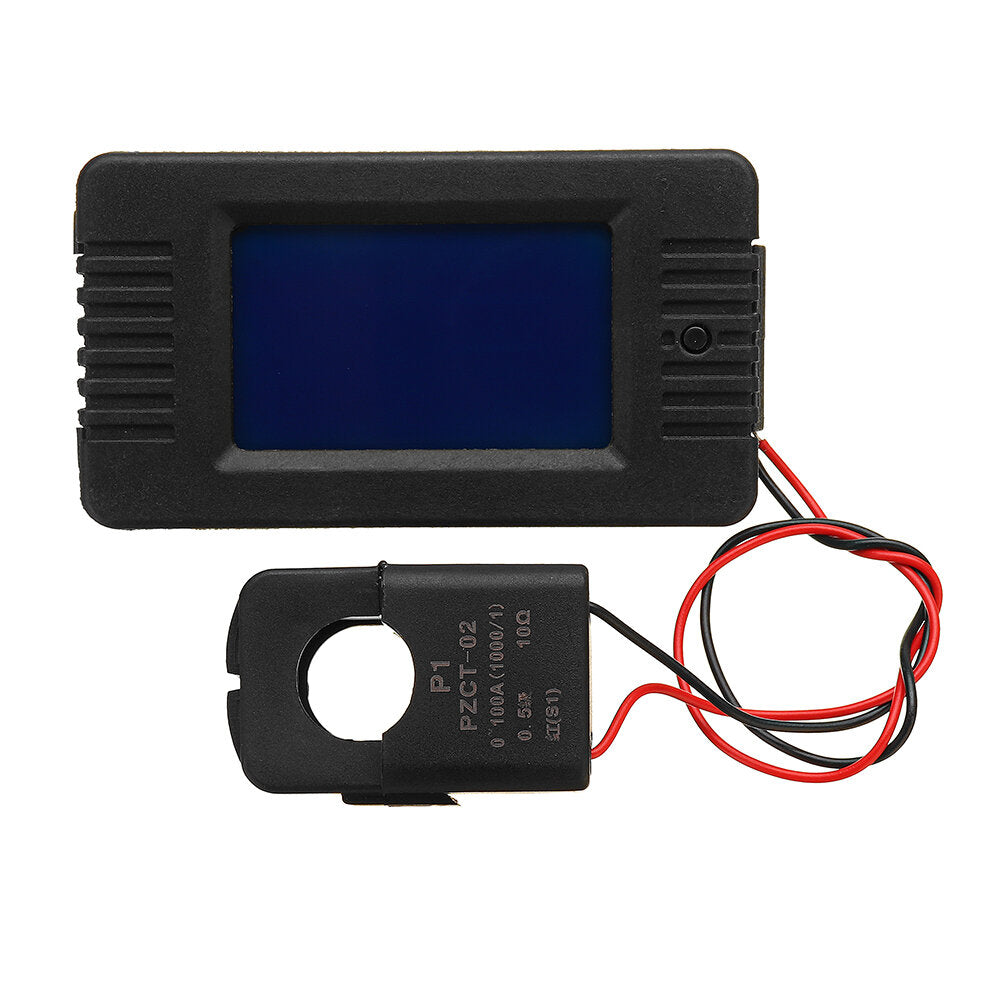

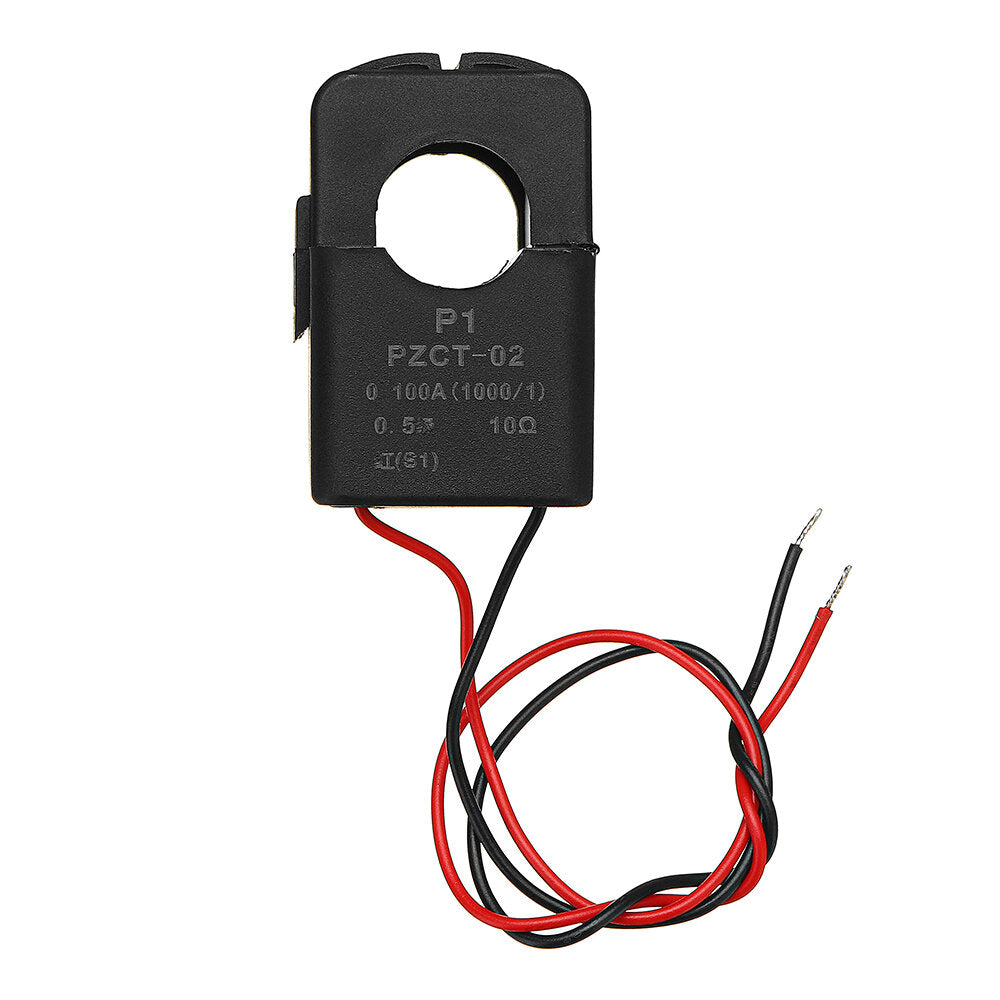

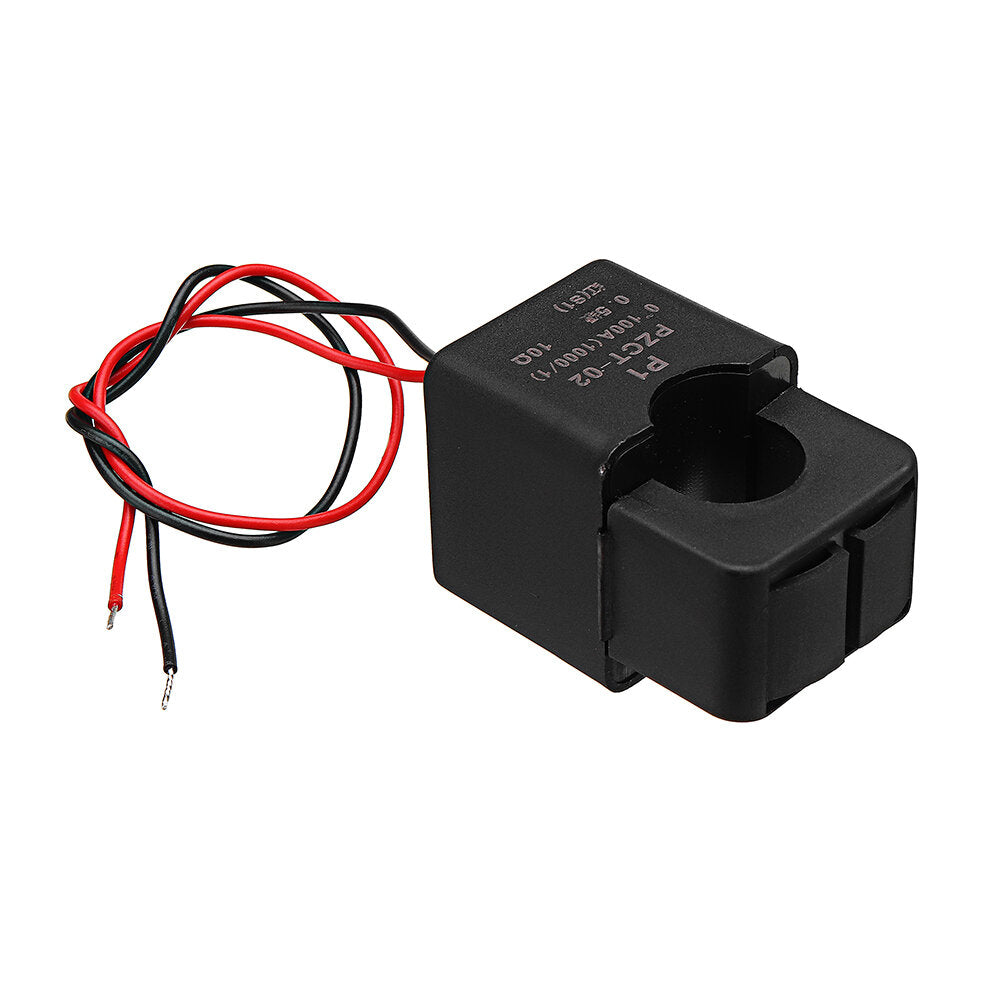

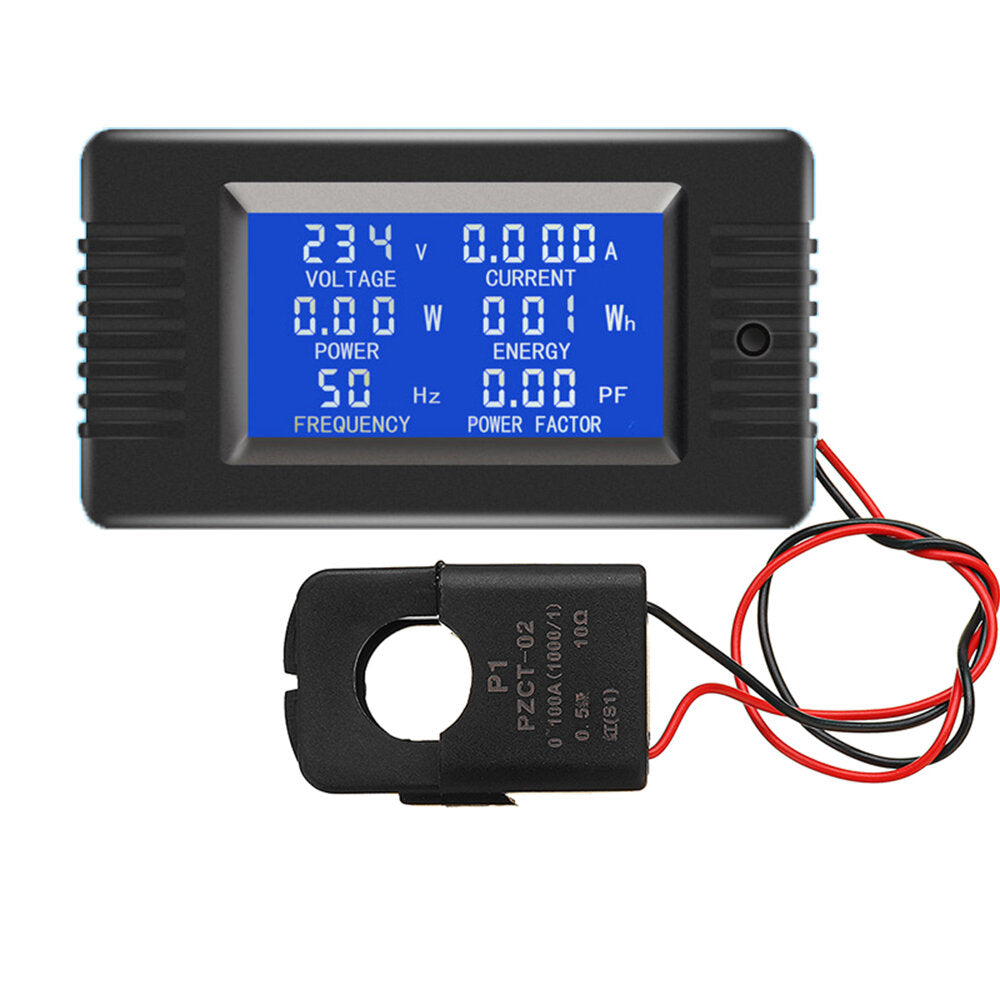

1 x Open en Sluit CT Power Monitor
Detailfoto's:
Pakket Inbegrepen:
1 x Open en Sluit CT Power Monitor
Detailfoto's:
