Atom Expansion Board ID: 1669410
Omschrijving:

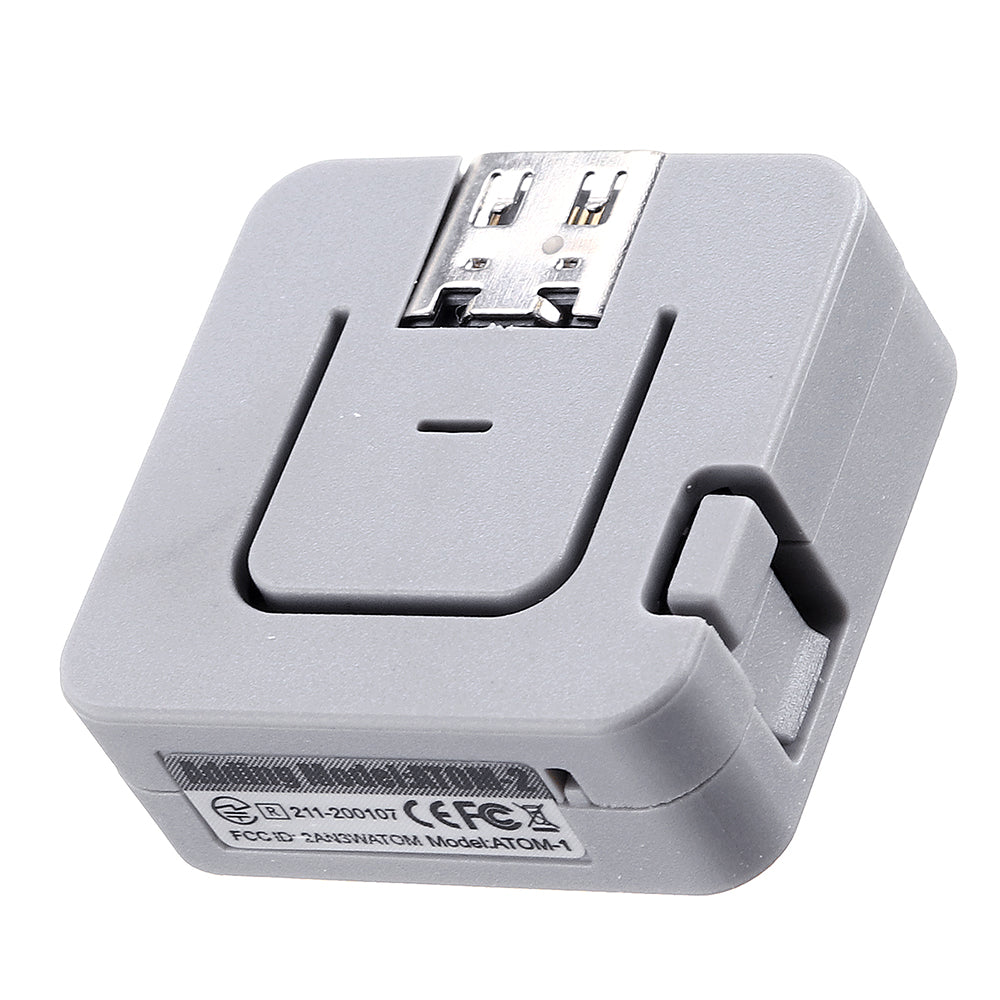

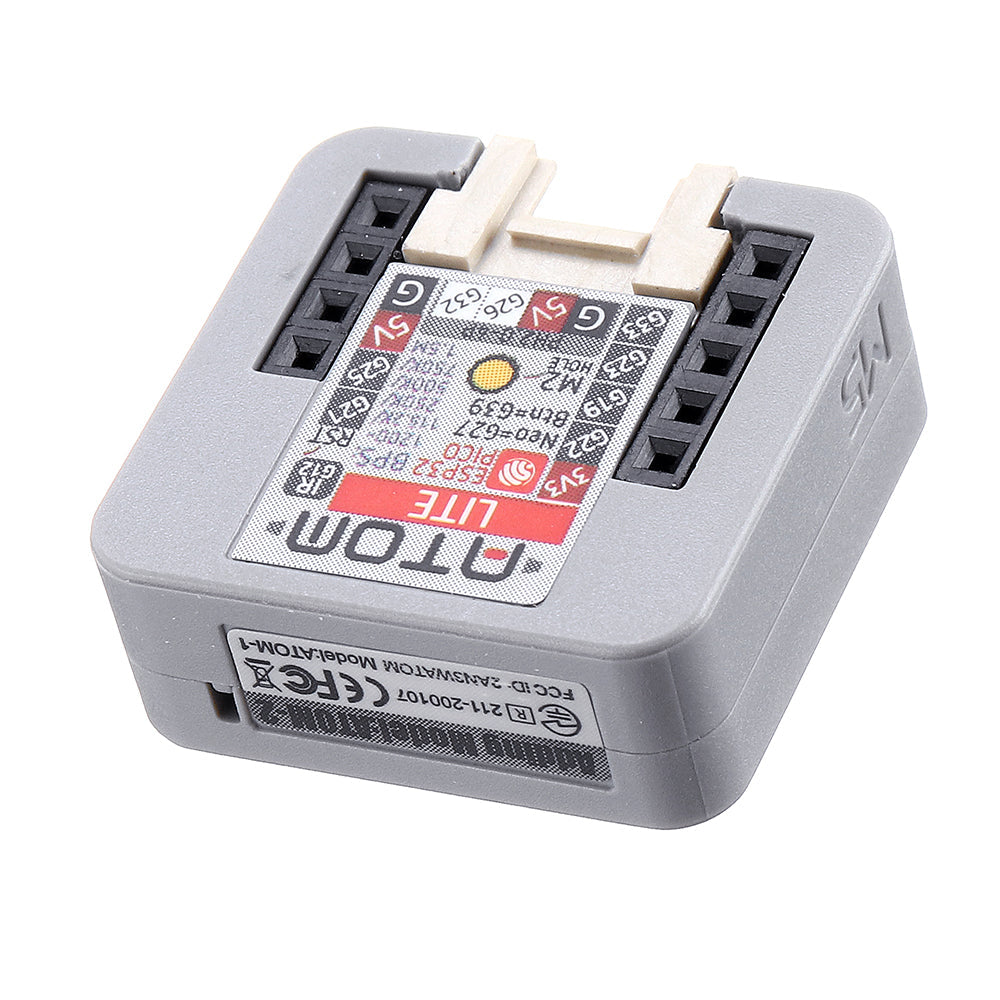

Atom Lite is een zeer compact ontwikkelbord in de serie M5Stack ontwikkelkits met een grootte van slechts 24 * 24 mm. Het biedt meer GPIO voor gebruikersaanpassing, wat zeer geschikt is voor embedded smart home-apparaten en voor het maken van slim speelgoed. De hoofdbesturing gebruikt de ESP32-PICO-chip die geïntegreerd is met Wi-Fi en Bluetooth-technologieën en heeft een 4MB geïntegreerd SPI-flashgeheugen. Atom Lite-kaart biedt een infrarood-led, een RGB-led, knoppen en een PH2.0-interface. Bovendien kan het worden aangesloten op externe sensoren en actuatoren via 6 GPIOs. De ingebouwde USB-interface Type-C maakt snel uploaden en uitvoeren van programma's mogelijk.
Item Kenmerken:

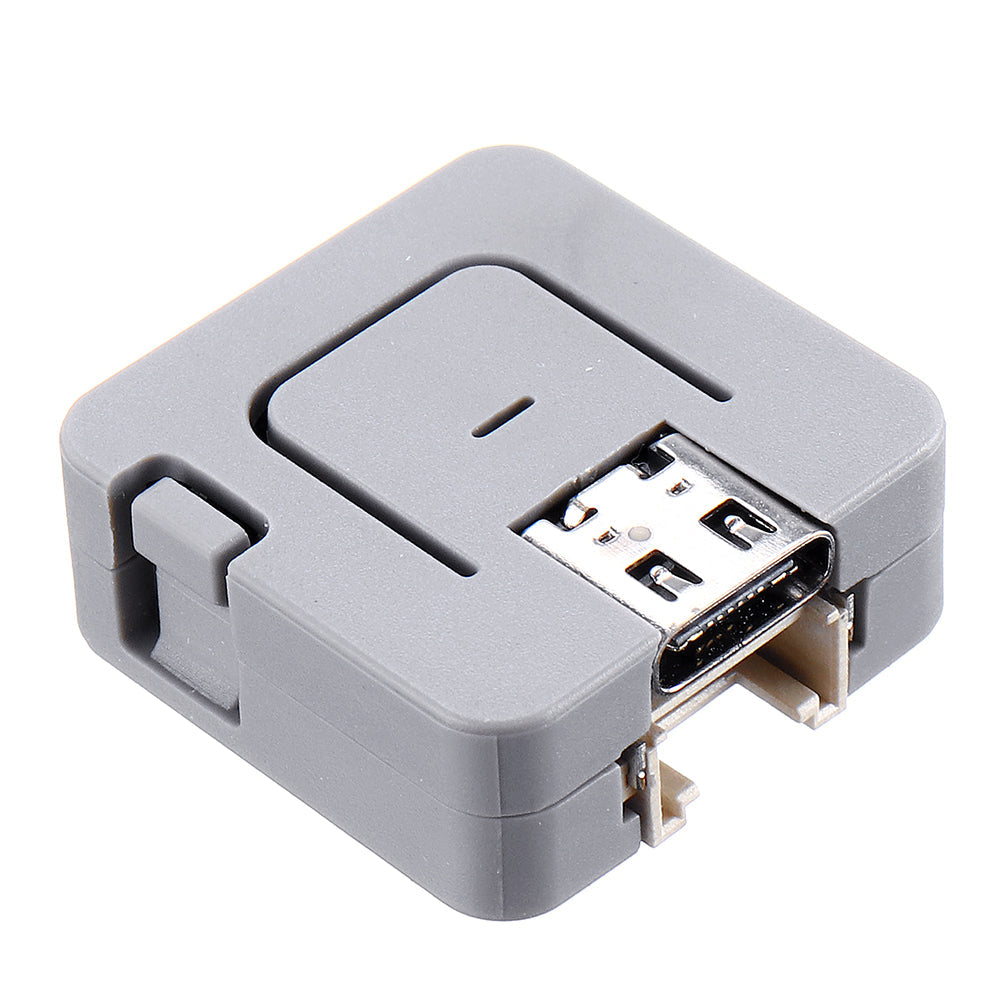

- USB Type-C
- ESP32-gebaseerde
- Materiaal kast: PC + ABS
- 4 MByte flash
- 1 * Reset-knop
- 1 * RGB led
- 1 * Programmeerbare knop
- 1 * Infrarood
- 2.4G-antenne: Proant 440
- 6 * GPIO (Dupont Pins)

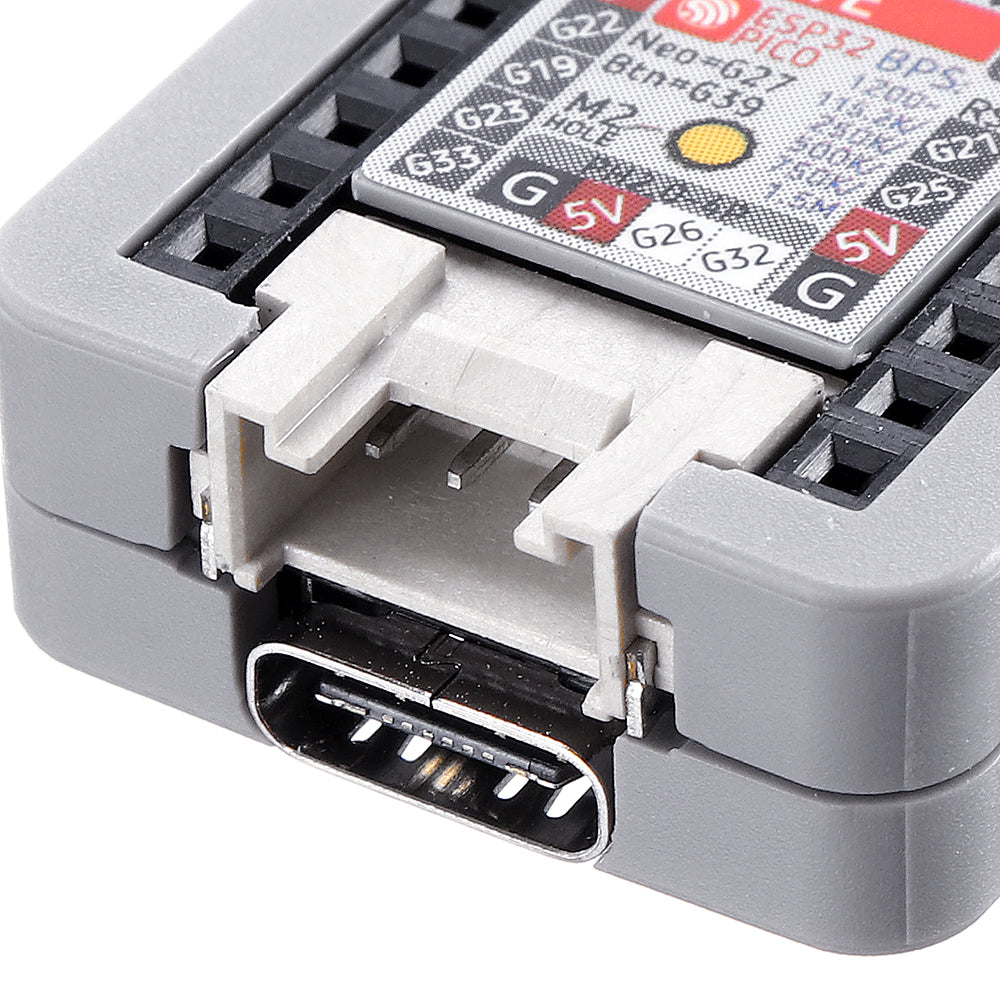

- GROVE / 4P PH2.0-interface
- Programma Platform: voor Arduino UIFlow
- Productgrootte: 24 * 24 * 10 mm
- Gewicht van het product: 1 g
ESP32 Kenmerken:
- 240 MHz dual core Tensilica LX6 microcontroller met 600 DMIPS
- Geïntegreerde 520 KB SRAM
- Geïntegreerde 802.11b / g / n HT40 Wi-Fi-zendontvanger, baseband, stapel en LWIP
- Geïntegreerde dual mode Bluetooth (klassiek en BLE)
- Hall-sensor
- 10x capactive touch-interface
- 32 kHz kristal oscillator
- PWM / timer ingang / uitgang beschikbaar op elke GPIO pin
- SDIO-master / zalf 50 MHz
- SD-kaart interface ondersteuning
EasyLoader
1.EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen naar de master worden gebrand en een reeks functieverificatie kan worden uitgevoerd (momenteel is EasyLoader alleen beschikbaar voor Windows OS)
2.Na het downloaden van de software, dubbelklikt u om de toepassing uit te voeren, sluit u het M5-apparaat aan op de computer via de datakabel, selecteert u de poortparameters en klikt u op "Branden" om te beginnen met branden. (Stel voor Atom Burning de baudrate in op 750000 of 115200)

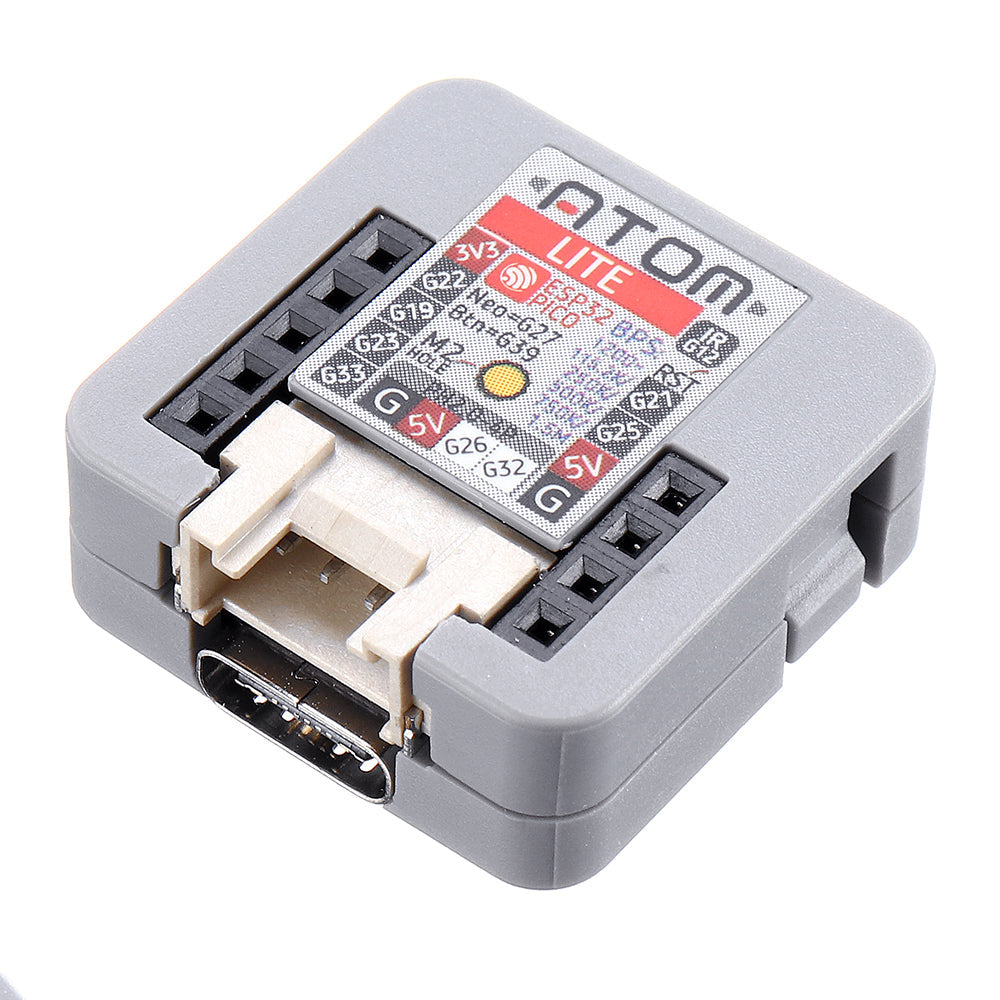

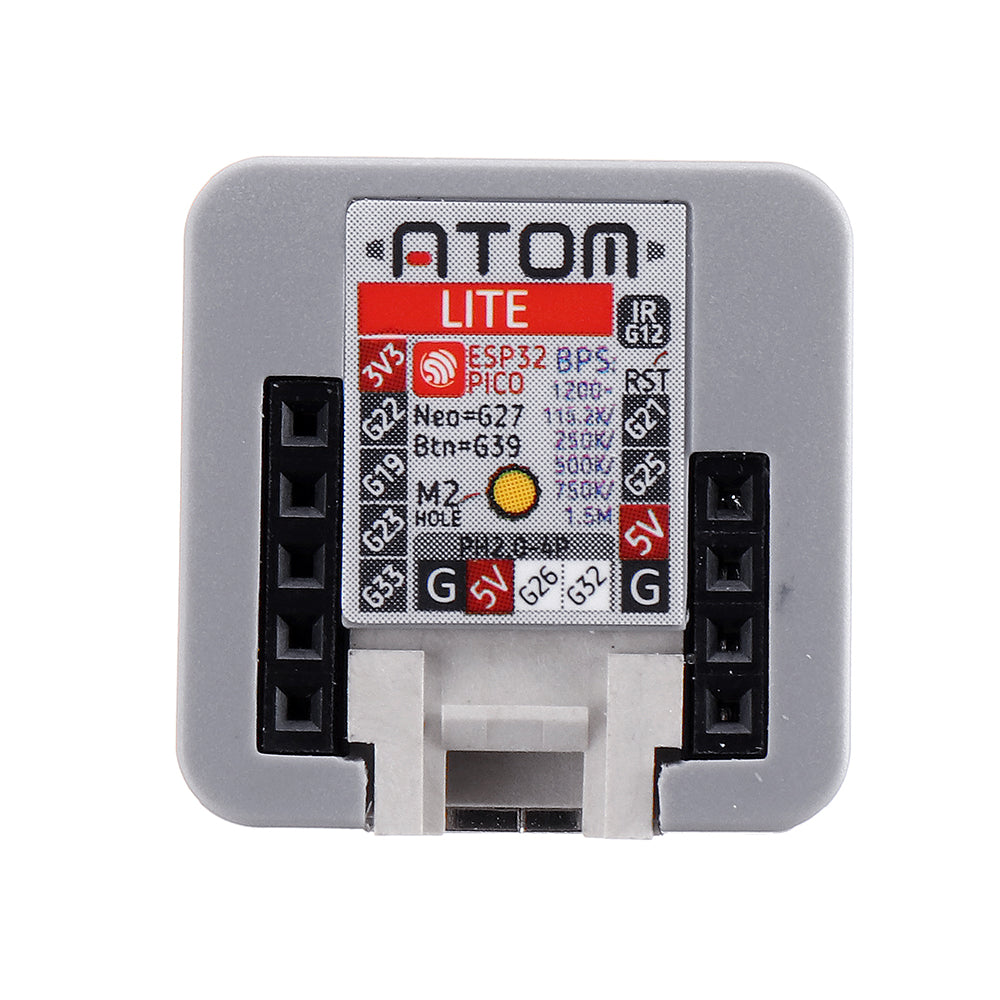

Randapparatuur Pin Map:
| RGB-led | G27 |
| btn | G39 |
| IR | G12 |
Pakket inbegrepen:

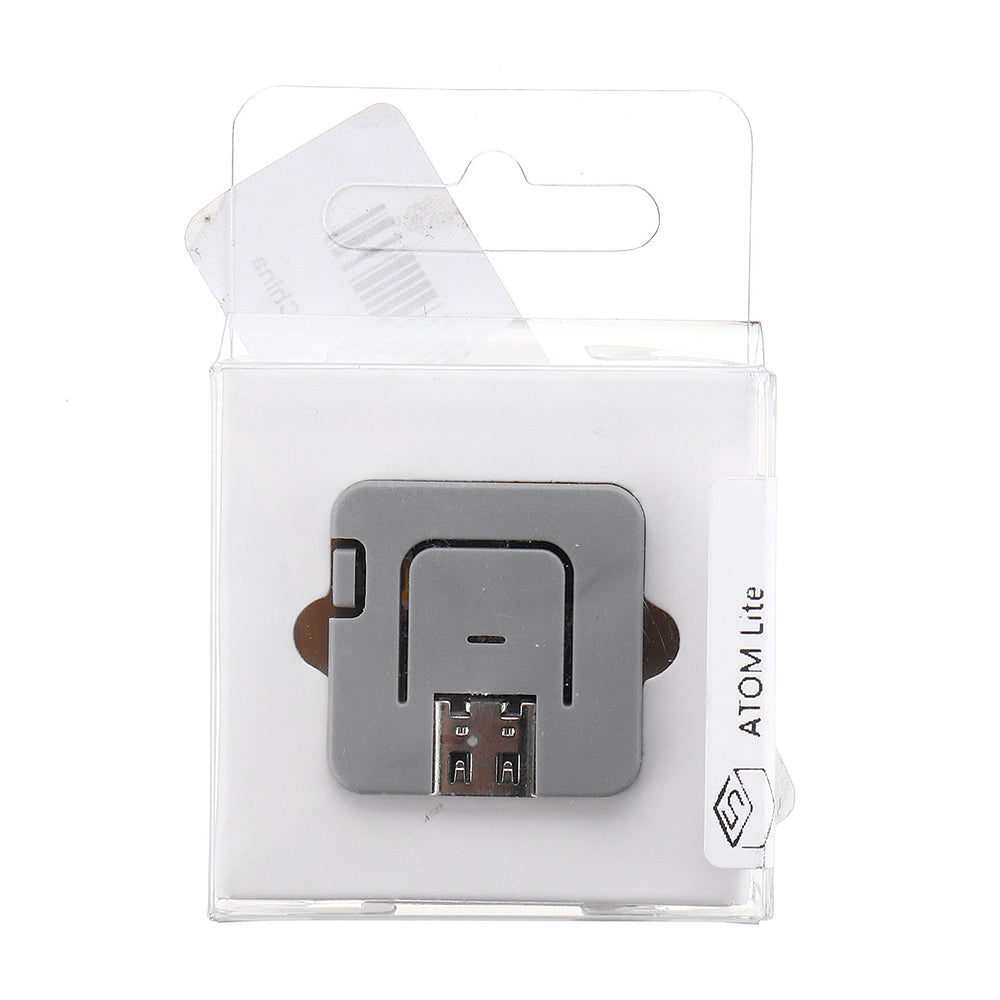

- 1x ATOM Lite
Voorbeeld:
1. voor Arduino IDE
Klik op om de code te krijgen hier
Links:
-
Data papier
Video
