Mega2560 Beschrijving:

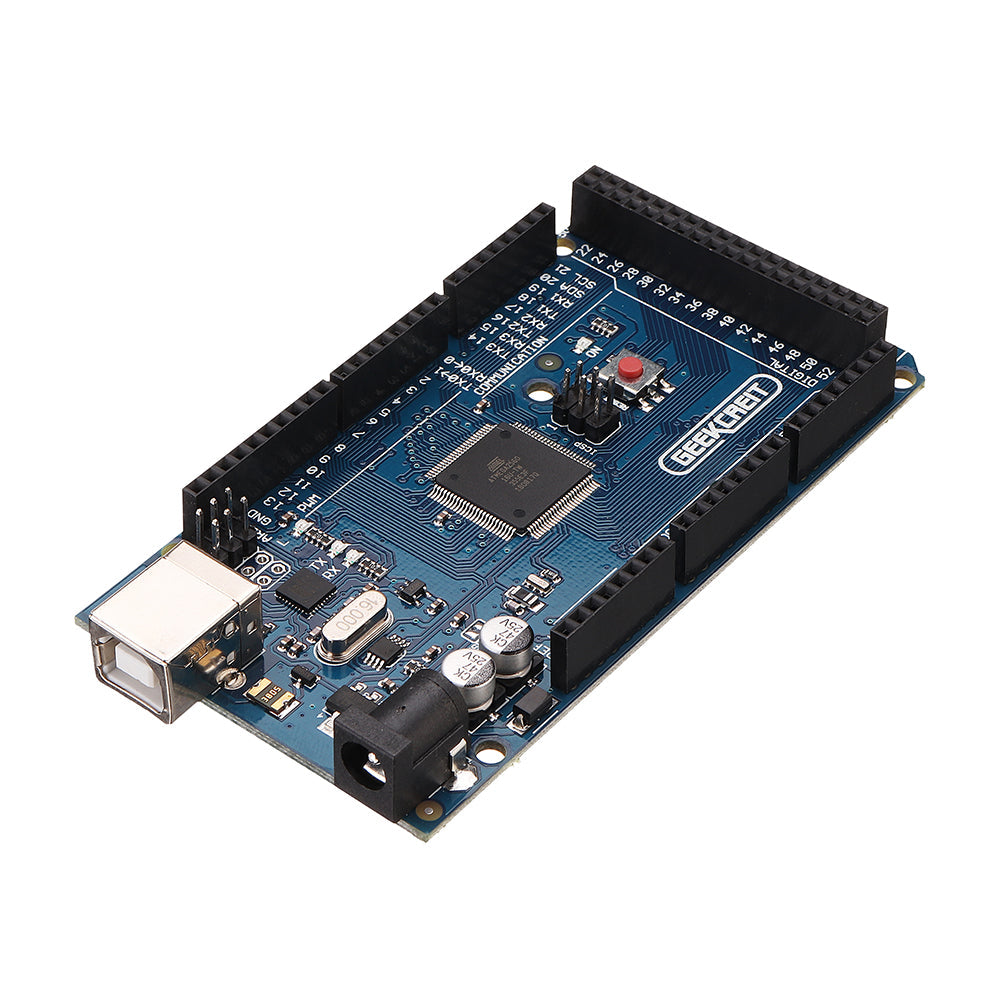

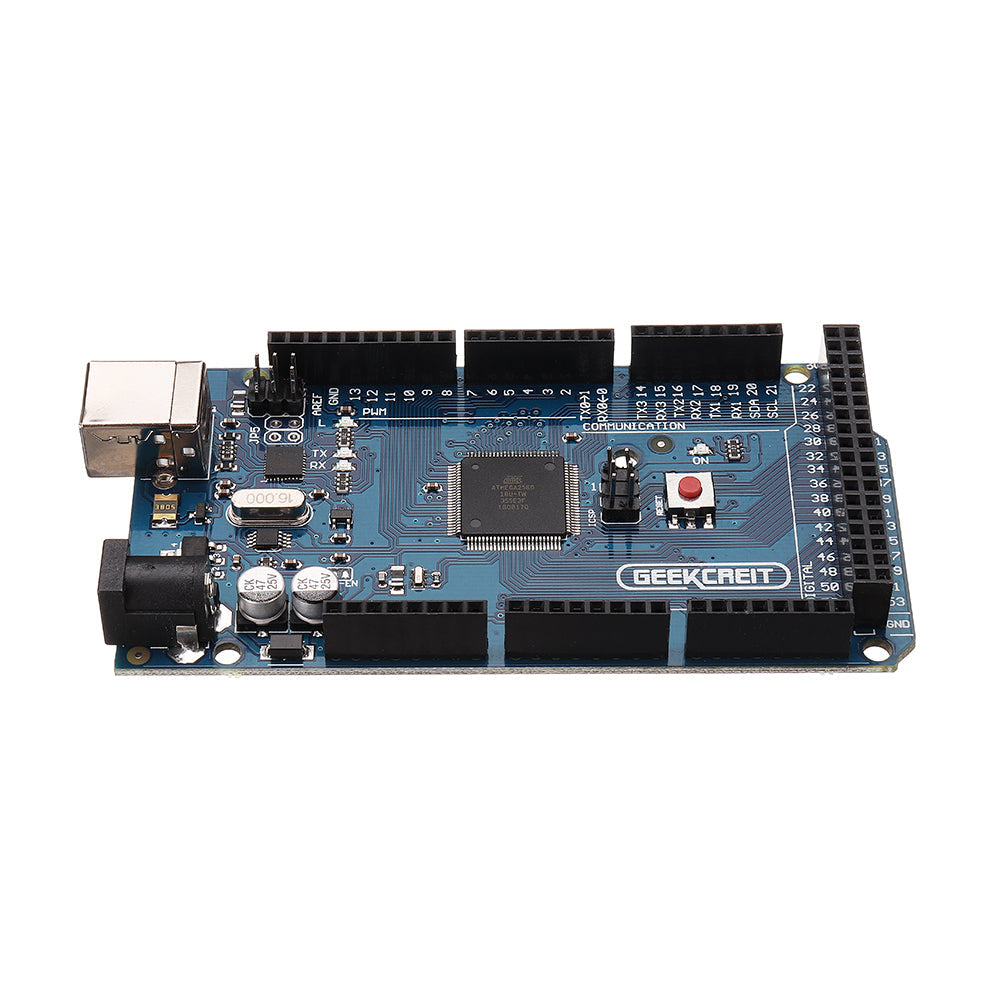

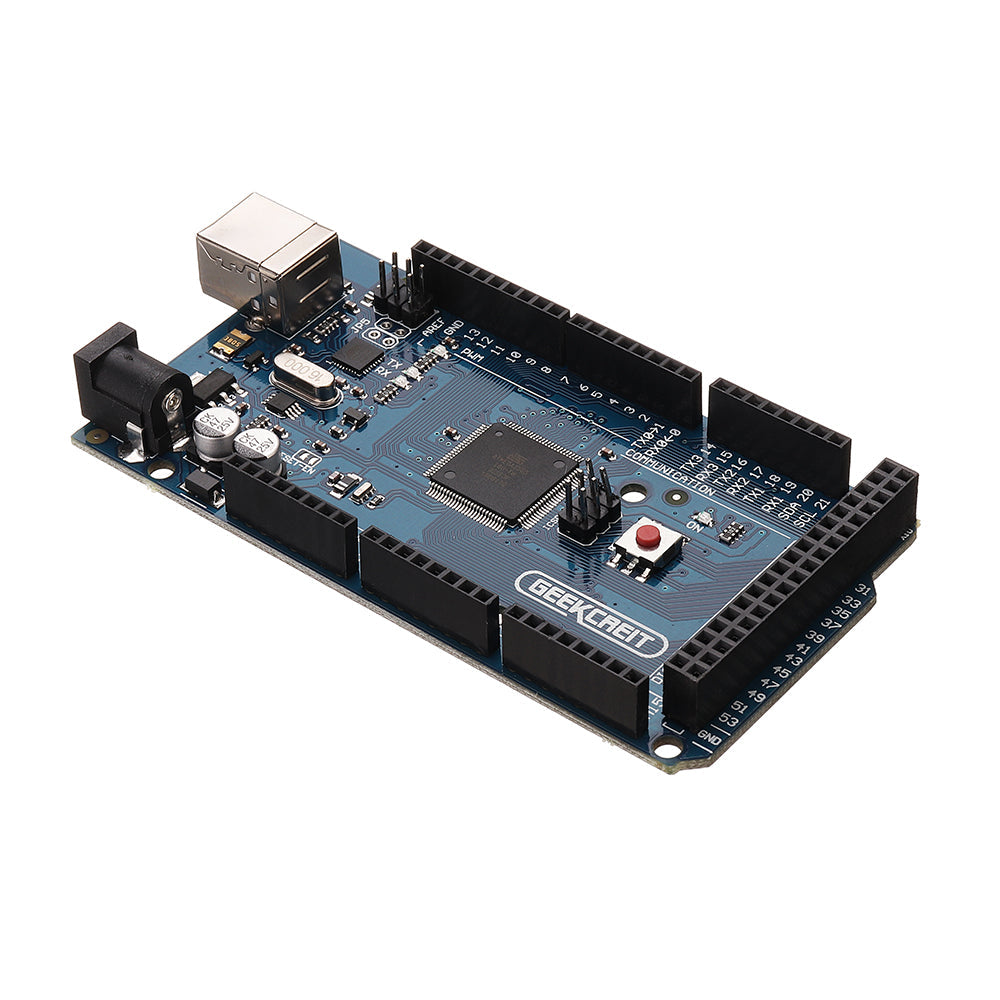

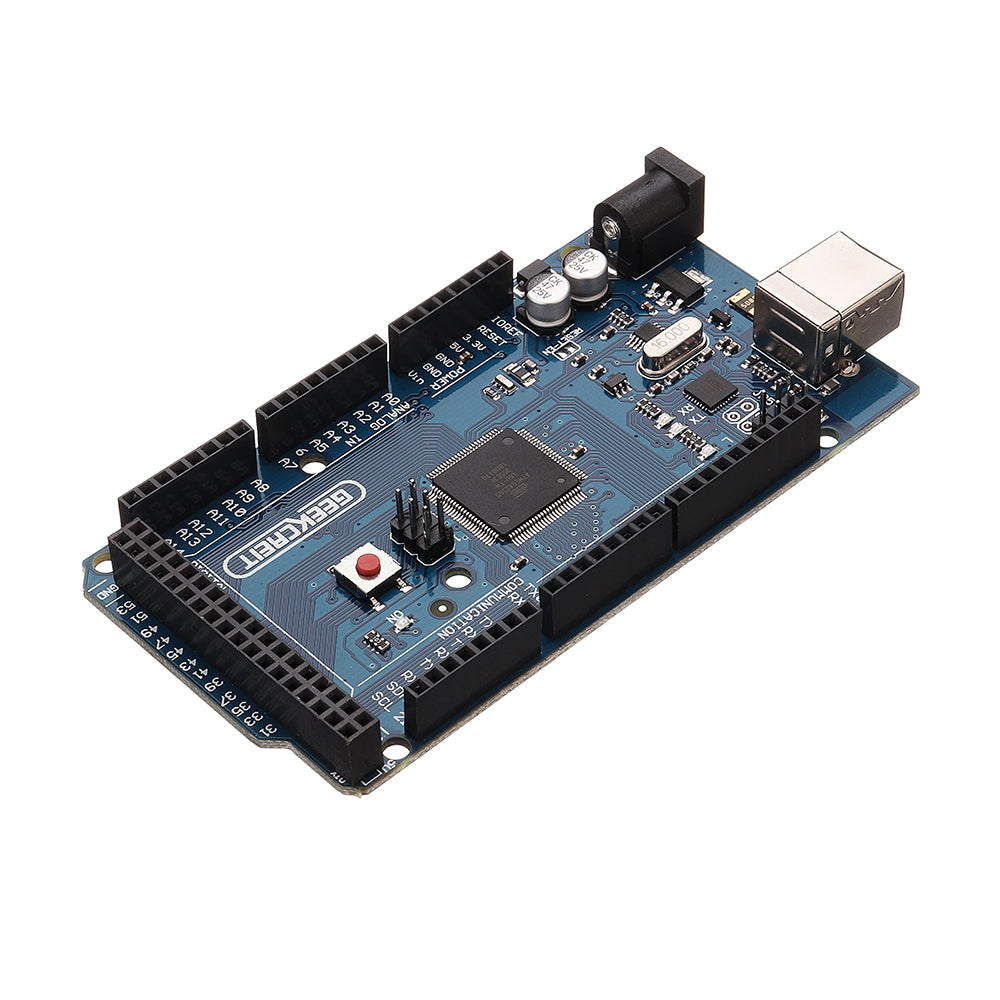

Dit is compatibel R3 Mega2560 ATmega2560-16TW (upgradeversie) besturingskaart met USB-kabel
Dit is een ATmega2560 aangezien het kernbesturingsbord voor de microcontroller zelf een 54/54-ingangs / uitgangsaansluiting voor digitale groepen heeft (14 groepen heeft PWM uitgangen), 16 sets simulatie dan de ingangskant, 4 UARTs (hardware seriële poorten), met behulp van de 16 MHz kristaloscillator. Met de bootloader, download het programma rechtstreeks via USB zonder door andere externe schrijvers te hoeven gaan. Lever een deel van de optionele USB-voeding, of als een externe stroombron met behulp van de AC-naar-DC-adapter en batterij.
Snelle groei door het openen van de originele code, evenals het concept van het gebruik van de Java (cross-platform) C taalontwikkelingsomgeving voor randapparatuur. De belangrijkste reden waarom Artiest de taal snel kan gebruiken met Flash of Processing ... softwarecommunicatie, maakt interactieve multimedia-werken mogelijk. ontwikkeling IDE-interface is gebaseerd op open-source principes, waarmee u gratis kunt downloaden voor gebruik in projectwerk, schoolonderwijs, motorische controle, interactieve werken.
Voeding ontwerp:
Er zijn twee opties voor het voedingssysteem van de directe voeding van de Mega USB of externe voeding. De keuze van de voeding wordt automatisch geschakeld. Externe voeding AC-naar-DC-adapter of de batterij kan op dit bedieningspaneel worden geselecteerd. Beperk het spanningsbereik van 6V - 12V, maar als de geleverde spanning minder is dan 6V, wordt de I / O-poort mogelijk niet geleverd met een spanning van 5V en dus instabiliteit; Als de spanning hoger is dan 12V, kan de regelaar de beveiliging mogelijk oververhitten, waardoor de MEGA waarschijnlijk wordt beschadigd. Daarom aanbevolen werkende toevoer 6.5 - 12V, de aanbevolen voeding naar 7.5V of 9V.
De ontwikkelingsraad is elk product in de fabriek strikt beproefd alvorens een Blink klein programma te verbranden, alsjeblieft, de goedere inspectie onder de L lamp gaat 3 seconden aan en dan 1 seconde uitschakelen, non-stop cyclus naar Detection of het bord is goed of slecht.
Mega2560 Specificatie:
Microcontroller: ATmega2560
Bedrijfsspanning: 5V
Ingangsspanning (aanbevolen): 7-12V
Ingangsspanning (limieten): 6-20V
Digitale I / O-pinnen: 54 (waarvan 14 PWM-uitvoer bieden)
Analoge invoerpennen: 16
DC-stroom per I / O-pin: 40 mA
DC-stroom voor 3,3 V Pin: 50 mA
Flash geheugen: 256 KB waarvan 4 KB gebruikt door bootloader
SRAM: 8 KB
EEPROM: 4 KB
Kloksnelheid: 16MHz
Schermbeschrijving:
Meer informatie: >>>>Click here<<<<
Notitie:
Het besturings- en stuurcircuit van TFT-modules is laagspanning- en FRIDA microvermogen CMOS-circuit, kan gemakkelijk worden beschadigd door statische, statische schade is een onherstelbare schade, en soms hebben mensen honderden volt aan statische elektriciteit met hoog voltage, dus bij gebruik , assemblage en gebruik moeten uiterst voorzichtig zijn om statische elektriciteit te voorkomen:
1. Gebruik van soldeerbout of kracht. FRIDA gereedschap moet goed geaard zijn en bediening, zonder lek te maken;
2. Gebruik geen hand om de leidingen, printplaten en metalen dozen aan te raken;
3. Gebruik geen stofzuiger voor het schoonmaken, omdat het sterke statische elektriciteit genereert;
4. Wanneer de lucht droog is, kan het ook statische elektriciteit genereren, daarom moet de vochtigheid van de werkplaats hoger zijn dan RH 60%;
5. Als het nodig is om contact te maken, moet het menselijk lichaam in hetzelfde potentieel met de modules mogelijk zijn? of zorg dat het menselijk lichaam goed geaard is;
6. Verwijder of terug in de zakken of verplaats locaties, moet ook voorzichtig zijn om statische elektriciteit te voorkomen. Vervang of gooi de originele verpakking niet weg.

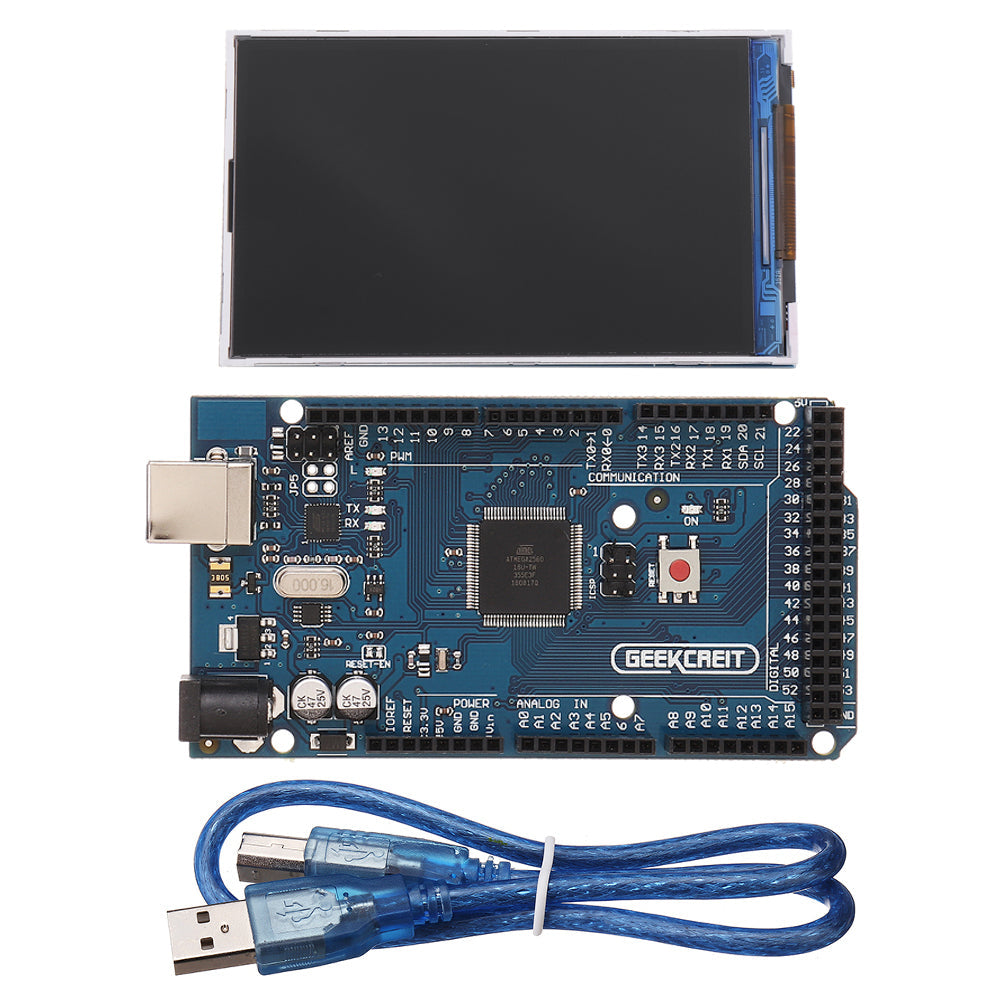

Pakket inbegrepen:
1 x MEGA 2560 R3 ontwikkelbord

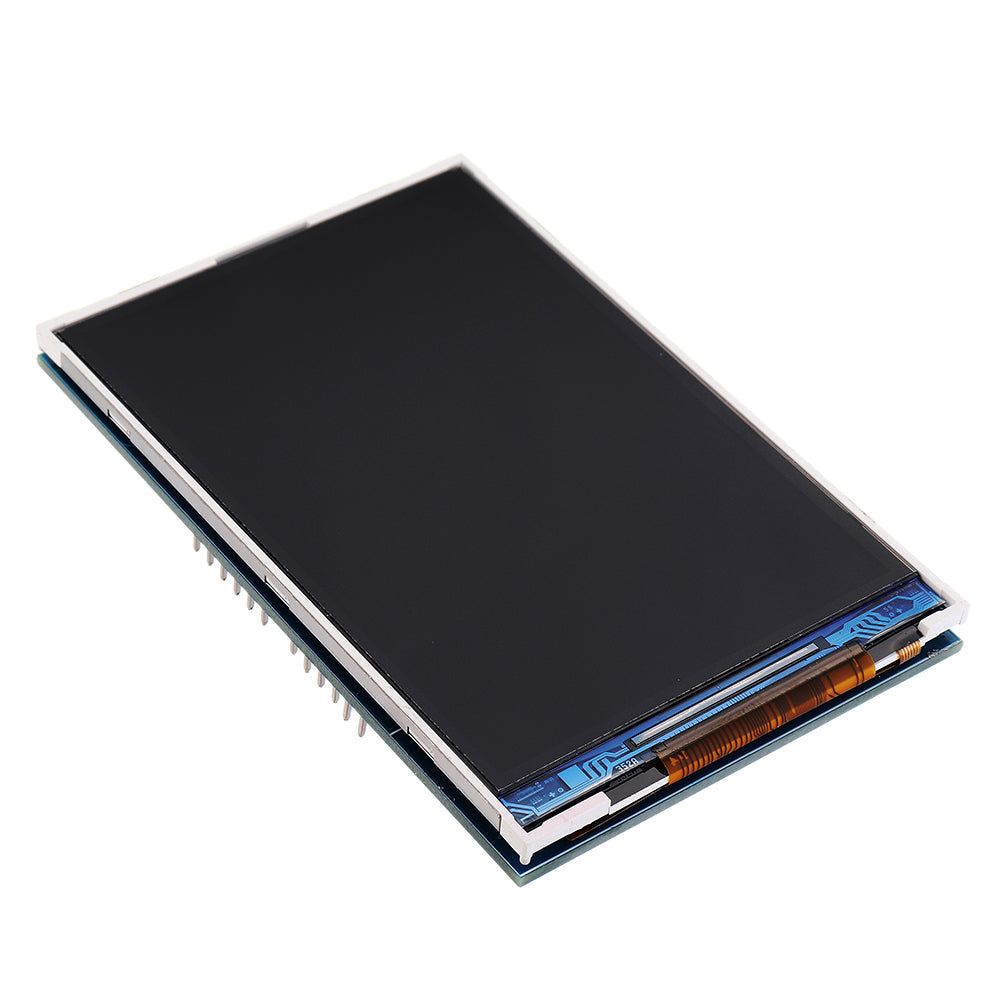

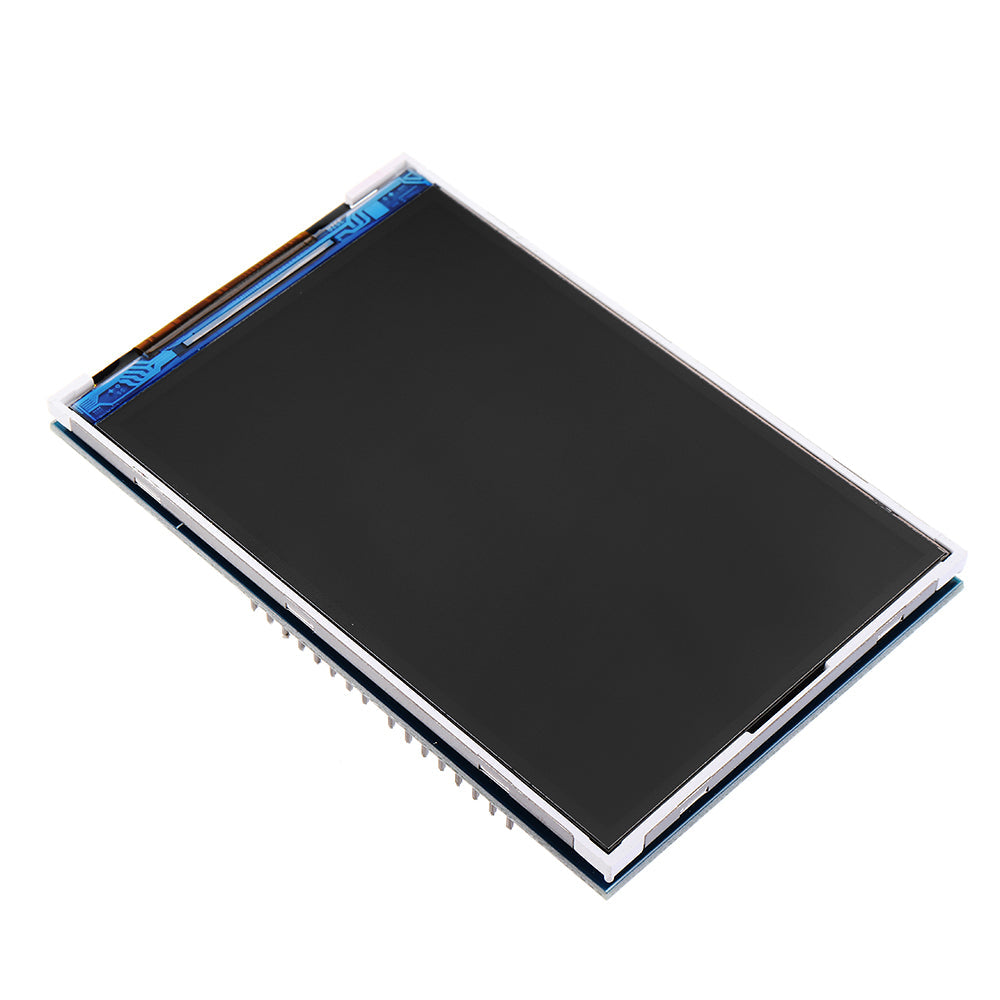

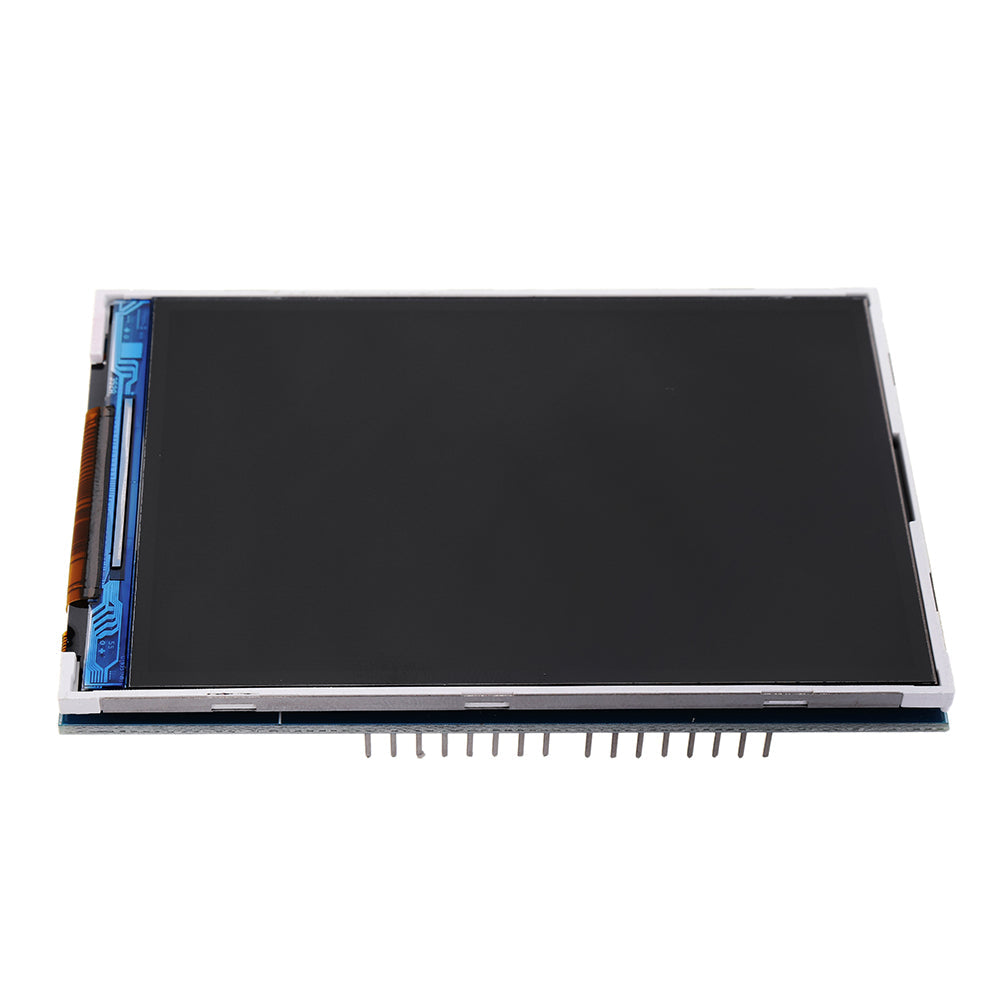

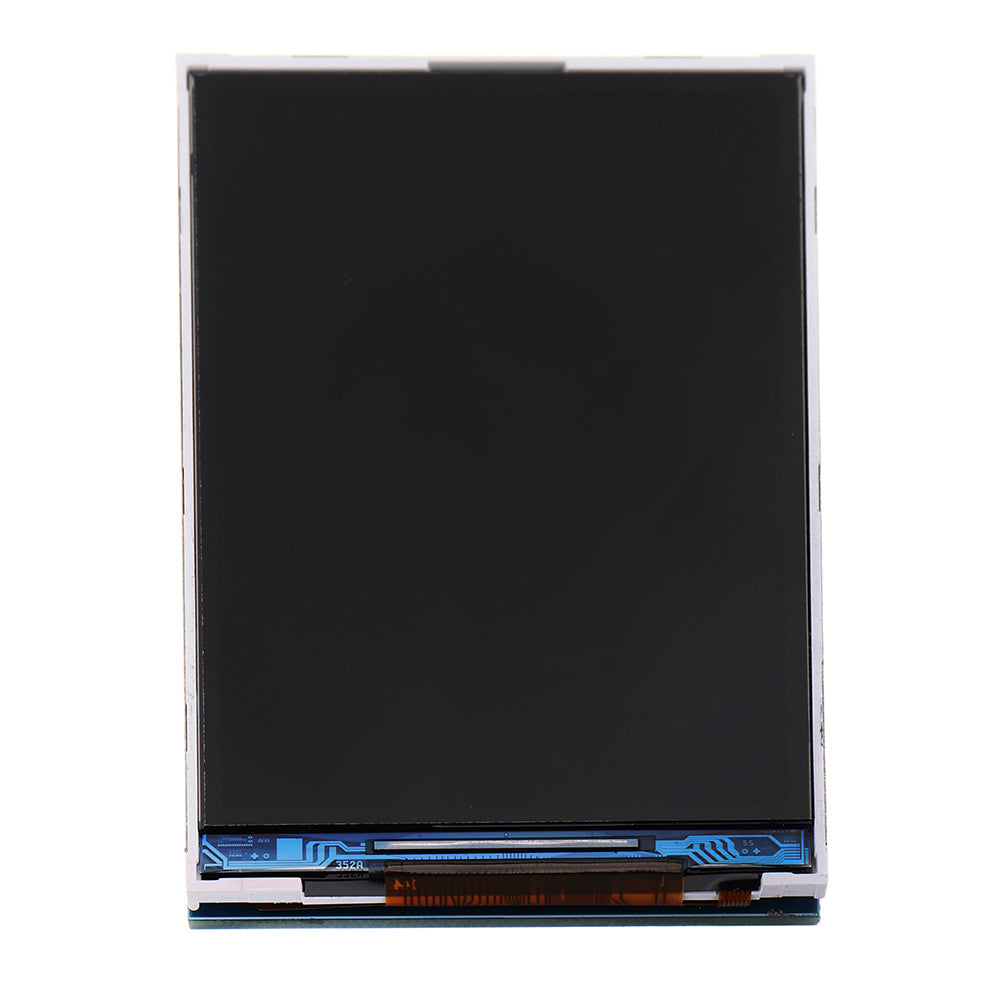

1 x 3,5 inch schermmodule
1 x USB-kabel
