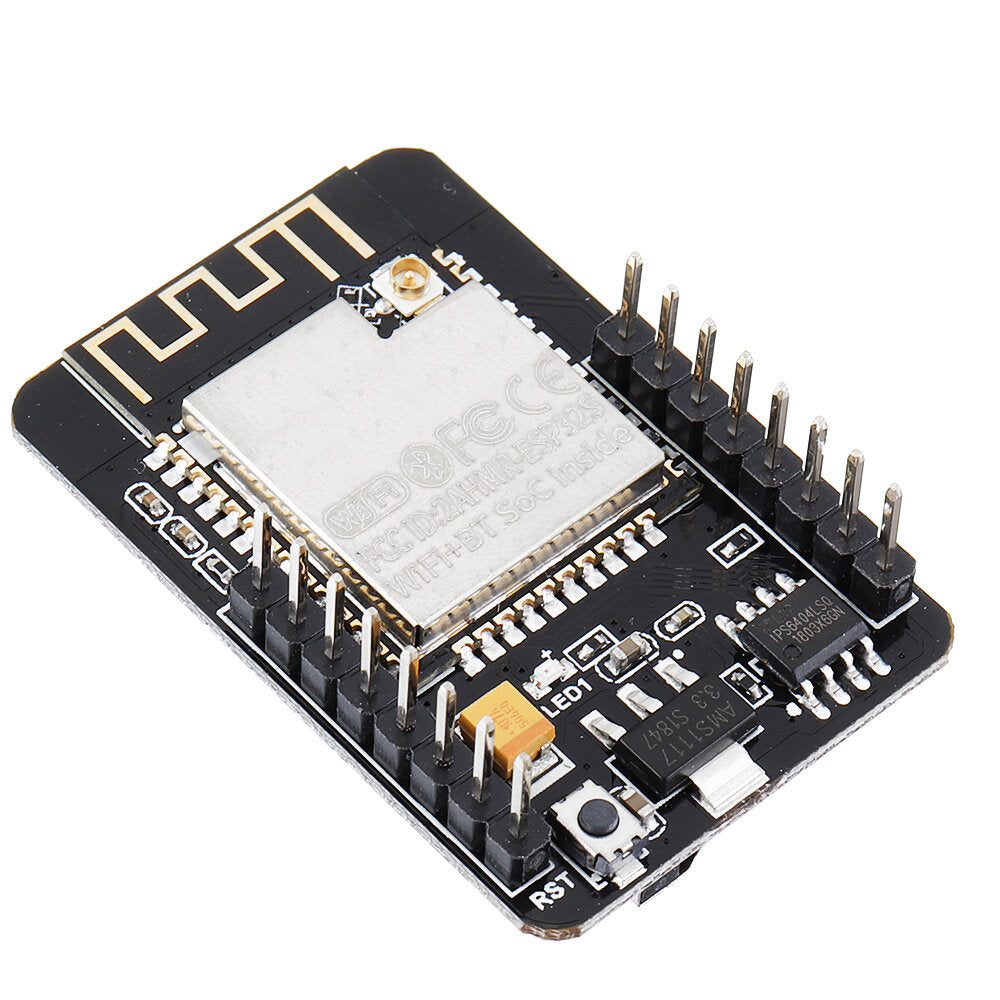

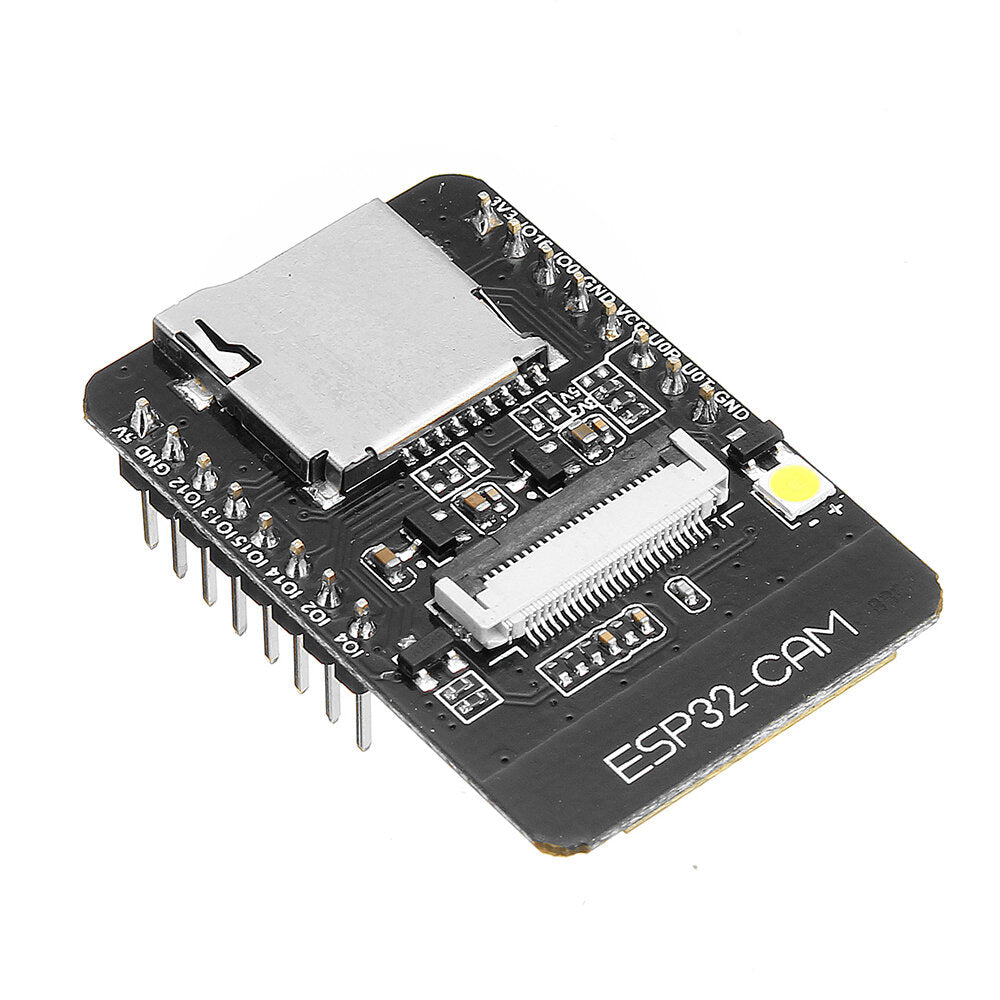

[ESP32-CAM draadloze module]
Beschrijving:
Beschrijving:
1. ESP32-CAM is een WIFI+ Bluetooth dual-mode ontwikkelbord dat gebruik maakt van PCB-on-board antennes en kernen op basis van ESP32-chips. Het kan onafhankelijk werken als een minimumsysteem.
2. ESP integreert WiFi, traditionele Bluetooth en BLE Beacon, met 2 krachtige 32-bit LX6 CPU's, 7-traps pijplijnarchitectuur, hoofdfrequentie-aanpassingsbereik 80 MHz tot 240 MHz, on-chip sensor, Hall-sensor, temperatuursensor, enz.
3. Volledig compatibel met WiFi 802.11b/g/n/e/i en Bluetooth 4.2-standaarden, kan het worden gebruikt als een mastermodus om een onafhankelijke netwerkcontroller te bouwen, of als een slaaf van andere host-MCU's om netwerkmogelijkheden toe te voegen aan bestaande apparaten.
4. ESP32-CAM kan op grote schaal worden gebruikt in verschillende IoT-toepassingen. Het is geschikt voor slimme apparaten voor thuisgebruik, industriële draadloze besturing, draadloze bewaking, draadloze QR-identificatie, draadloze positioneringssysteemsignalen en andere IoT-toepassingen. Het is een ideale oplossing voor IoT-toepassingen.
Functies:
- Ultrakleine 802.11b/g/n Wifi + BT/BLE SoC-module
- Low-power dual-core 32-bit CPU voor applicatieprocessors
- Tot 240 MHz, tot 600 DMIPS
- Ingebouwd 520 KB SRAM, extern 4M PSRAM
- Ondersteunt interfaces zoals UART/SPI/I2C/PWM/ADC/DAC
- Ondersteuning OV2640 en OV7670 camera's met ingebouwde flitser
- Ondersteuning voor afbeeldingen WiFI-upload
-Ondersteuning TF-kaart
- Ondersteuning van meerdere slaapstanden
- Ingesloten Lwip en FreeRTOS
-Ondersteuning STA/AP/STA+AP werkmodus
- Ondersteuning voor Smart Config/AirKiss Distributienetwerk met één klik
- Ondersteuning voor seriële lokale upgrade en externe firmware-upgrade (FOTA)
- Ondersteuning secundaire ontwikkeling
- Ondersteuning secundaire ontwikkeling
Opmerking:
Dit product bevat de OV2640 cameramodule. Als u de camera OV7670 moet gebruiken, dient u deze apart aan te schaffen.
Product specificaties:
| Modulemodel | ESP32-CAM |
| Pakket | DIP-16 |
| Maat | 27*40.5*4.5(±0.2)mm |
| SPI Flash | standaard 32Mbit |
| RAM | intern520KB+extern 4M PSRAM |
| Bluetooth | Bluetooth4.2BR/EDR en BLE-normen |
| Wifi | 802.11 b/g/n/e/i |
| Ondersteuningsinterface: | UART, SPI, I2C, PWM |
| Ondersteuning TF-kaart: | Maximale ondersteuning 4G |
| IO-poort | 9 |
| Seriële poortsnelheid | standaard 115200 bps |
| Afbeeldingsuitvoerformaat | JPEG (alleen ondersteund door OV2640), BMP, GRIJSCALE |
| Spectrumbereik | 2412 ~ 2484MHz |
| Antenne vorm | onboard PCB-antenne, winst 2dBi |
| Zendvermogen: | 802.11b: 17±2 dBm (@11Mbps) 802.11g: 14±2 dBm (@54Mbps) 802.11n: 13±2 dBm (@MCS7) |
| Gevoeligheid ontvangen | CCK, 1 Mbps: -90dBm CCK, 11 Mbps: -85dBm 6 Mbps (1/2 BPSK): -88dBm 54 Mbps (3/4 64-QAM): -70dBm MCS7 (65 Mbps, 72,2 Mbps): -67 dBm |
| Energieverbruik | Schakel de flitser uit: 180mA@5V Schakel de flitser in en stel de helderheid in op het maximum: 310mA@5V Diepe slaap: het laagste stroomverbruik kan 6mA@5V bereiken Moderne slaap: tot 20mA@5V Licht-slaap: tot 6.7mA@5V |
| Veiligheid | WPA/WPA2/WPA2-Enterprise/WPS |
| Voedingsbereik: | 5V |
| Bedrijfstemperatuur: | -20 °C ~ 85 °C |
| Opslagomgeving | -40 °C ~ 90 °C, < 90%RH |
ESP32-CAM Beelduitvoerformaatsnelheid:
| QQVGA | QVGA | VGA | SVGA | |
| JPEG | 6 | 7 | 7 | 8 |
| BMP | 9 | 9 | - | - |
| GRIJSSCHAAL | 9 | 8 | - | - |
For more het dossiers, please click here: het dossier

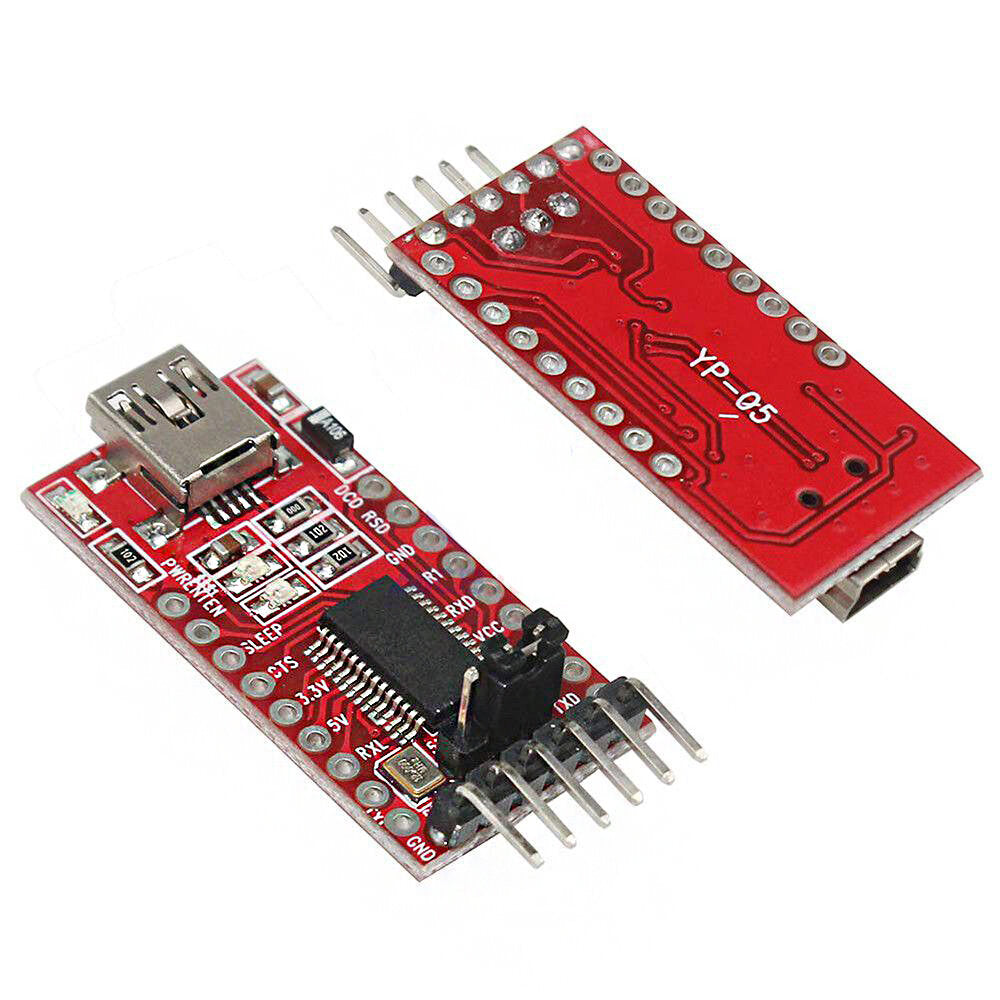

[FT232RL-module]
FTDI USB Seriële Adapter wordt geleverd met de FT232RL-chip en gebruikt zowel 3.3V als 5V bedrijfsspanning. Adapter Logic-niveau kan worden ingesteld via jumpers op het bord, waardoor het eenvoudig is om aan te sluiten op uw controller. USB-voeding heeft overstroombeveiliging, met behulp van een zelfherstellende zekering van 500MA. U kunt de modules in deze kit gebruiken om het programma direct te branden zonder extra aankoop.

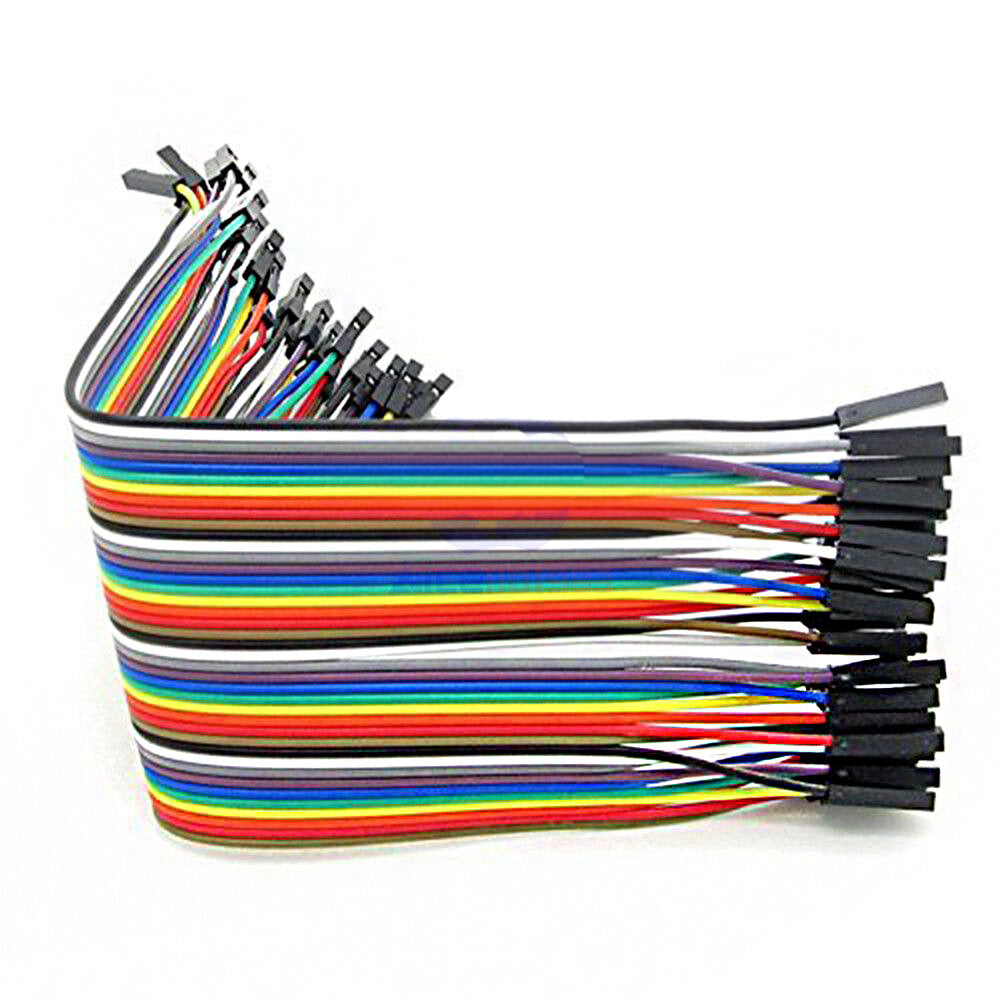

[Vrouw-naar-vrouw Dupont Jumper Draden]
De draden van Jumper zijn gemaakt van hoogwaardig koperdraadmateriaal voor veilig en duurzaam gebruik. Deze set bevat 20cm 40pin male naar male Jumper draden, waarmee je het project makkelijker kunt voltooien.

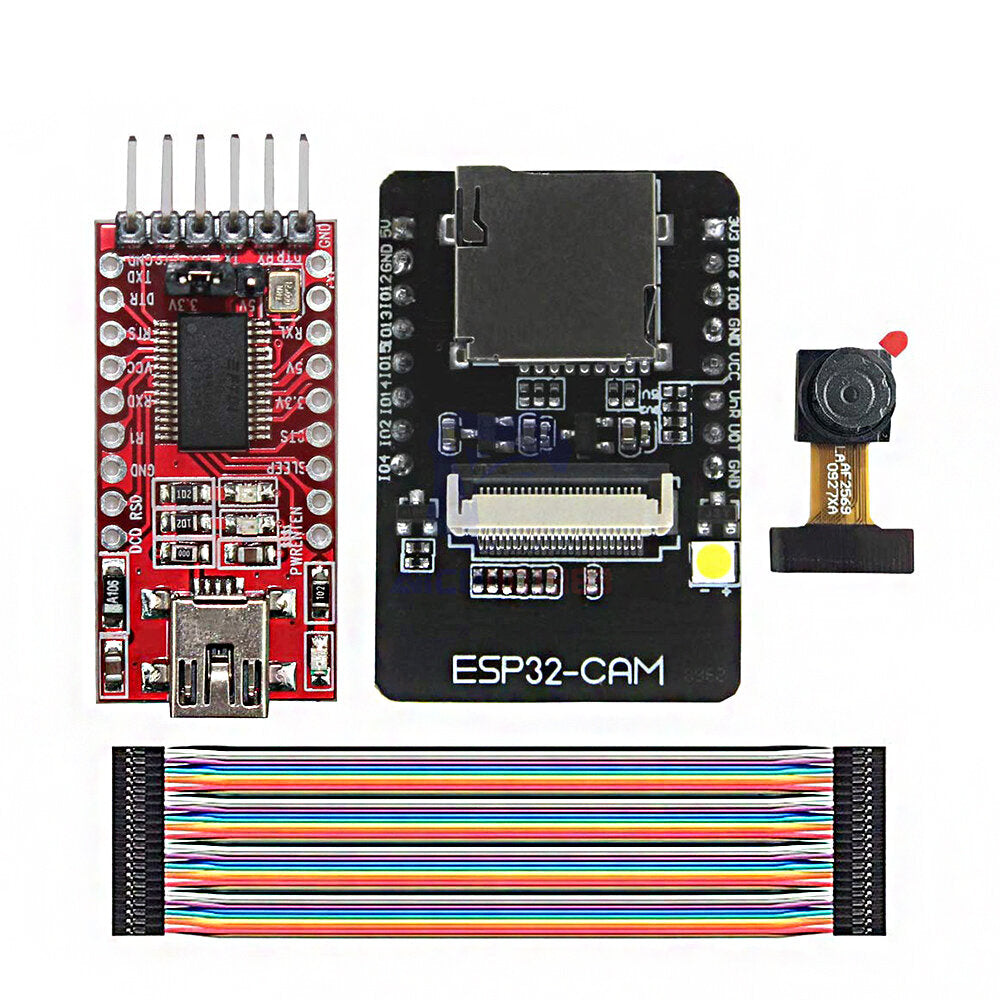

Pakket Inbegrepen:
1 x ESP32-CAM-module

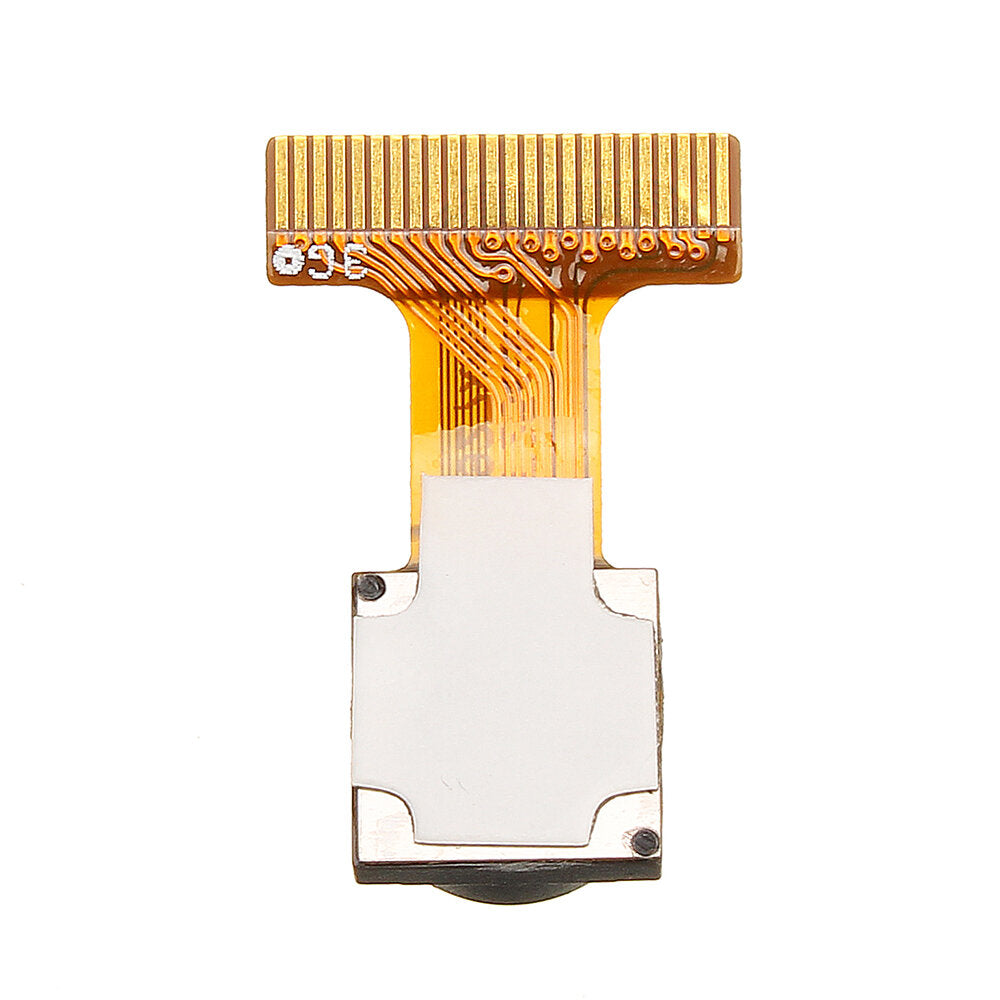

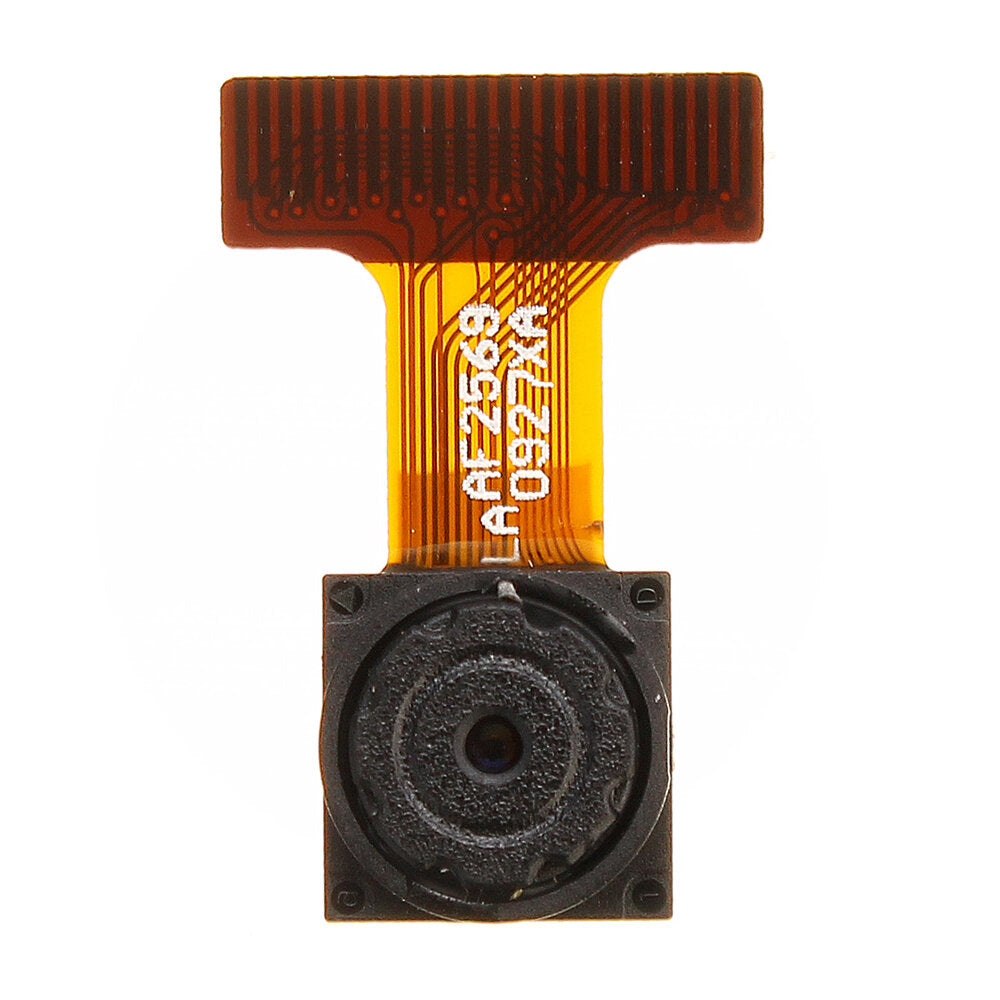

1 x cameramodule OV2640 2MP
1 x FT232RL-module
1 x Vrouw naar Vrouw Dupont Jumper Draden
1 x FT232RL-module
1 x Vrouw naar Vrouw Dupont Jumper Draden
