Beschrijving:

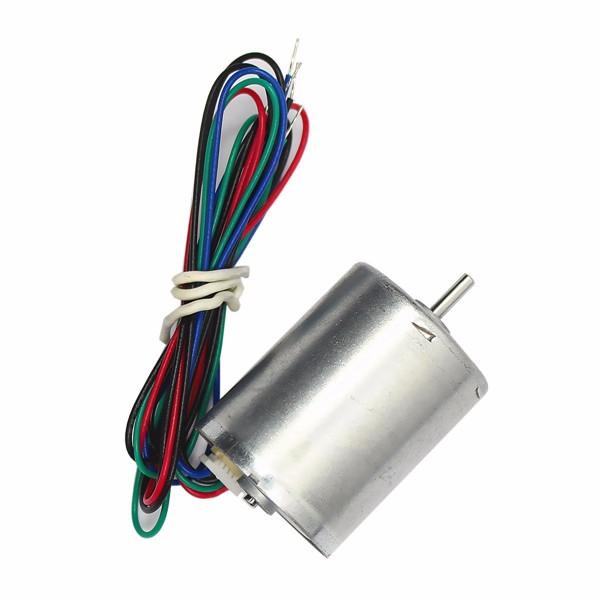

DC 12V Borstelloze DC Motor Micro DC Motor
Specificatie:
Nominale spanning: DC12V
Rated snelheid: 6000 ± 10 opm%
De lengte van de buitenas: 8.5mm
Dia. van de as: D2.0mm
Holzer rijdt binnen met 5 lijnen.
一: Motor Terminaties
二: Blokdiagram
toepassingen:
Pakket Inbegrepen:
1x gelijkstroom motor
More Details:
DC 12V Borstelloze DC Motor Micro DC Motor
Specificatie:
Nominale spanning: DC12V
Rated snelheid: 6000 ± 10 opm%
De lengte van de buitenas: 8.5mm
Dia. van de as: D2.0mm
Holzer rijdt binnen met 5 lijnen.
一: Motor Terminaties
| NEE. | SIGNAAL | IO | bestek | Notitie |
| 1 | Vm (rode draad) | IN | 12V ± 10% | POWER |
| 2 | FG | |||
| VOH | UIT | 6.0V MAX | Hall Signal Pulse Outputs | |
| VOL | 0.5V MAX | |||
| FG Singnal Current | 2mA | |||
| Pulsuitgangen van ratificatie | 6Puls / cyclus | |||
| 3 | CW / CCW CW / CCW Control (gele draad) |
|||
| Ingangsspanning rotatie | IN | [0V] [5V] | High --- motor CCW Laag --- motor CW |
|
| VIH | 2,0V Min. of open | |||
| VIL | 0,5V max. | |||
| 4 | GND | UIT | Power Ground | Power Ground |
| 5 | PWM Controle, (blauwe draad) 60K MAX TYPISCH (15-25K) | |||
| Ingangsspanningsbereik | IN | [0V] [5V] 0K-30K | Hoog --- motor uit Laag --- motor AAN |
|
| VIH | 2,0V Min. of open | |||
| VIL | 0,5V max. | |||
二: Blokdiagram
Huishoudelijke apparaten: kleine huishoudelijke apparaten, keukenapparatuur, micro-actuator
Auto onderdelen: micro pomp, schakelaar
Medische apparatuur: medische pomp, vloeistofpomp, gaspomp, bloeddrukmeter, bedieningsinstrument
Elektrisch gereedschap: elektrische pomp, waterpomp, vacuümpomp, microventiel
Bedrijfsuitrusting: projector, printer, kopieerapparaat, scanner, geldteller
Persoonlijke verzorging: huidverzorging, schoonheidsmiddelen
Opmerkingen:
1. Er moet schoon zijn, zonder dat er iets om de motor om de motor gaat.
2. Voor het verlengen van de levensduur van de motor kan er niet worden overbelast of bevestigd wat de normale rotatie van de motor zou kunnen zijn.
3. Plsase houden het omgevende milieu schoon, hoge temperatuur en extreem natte omgeving kunnen de levensduur van de motor beïnvloeden.
4.Wanneer het solderen van tin aan de motor, let op dat het plastic beschadigd raakt, de temperatuur moet 340 ± 40 ° C en binnen 3 seconden.
5. Zorg ervoor dat de schroeven de juiste maten en lengte hebben.
