Wat is het?
- D-duino betekent "Display Duino"

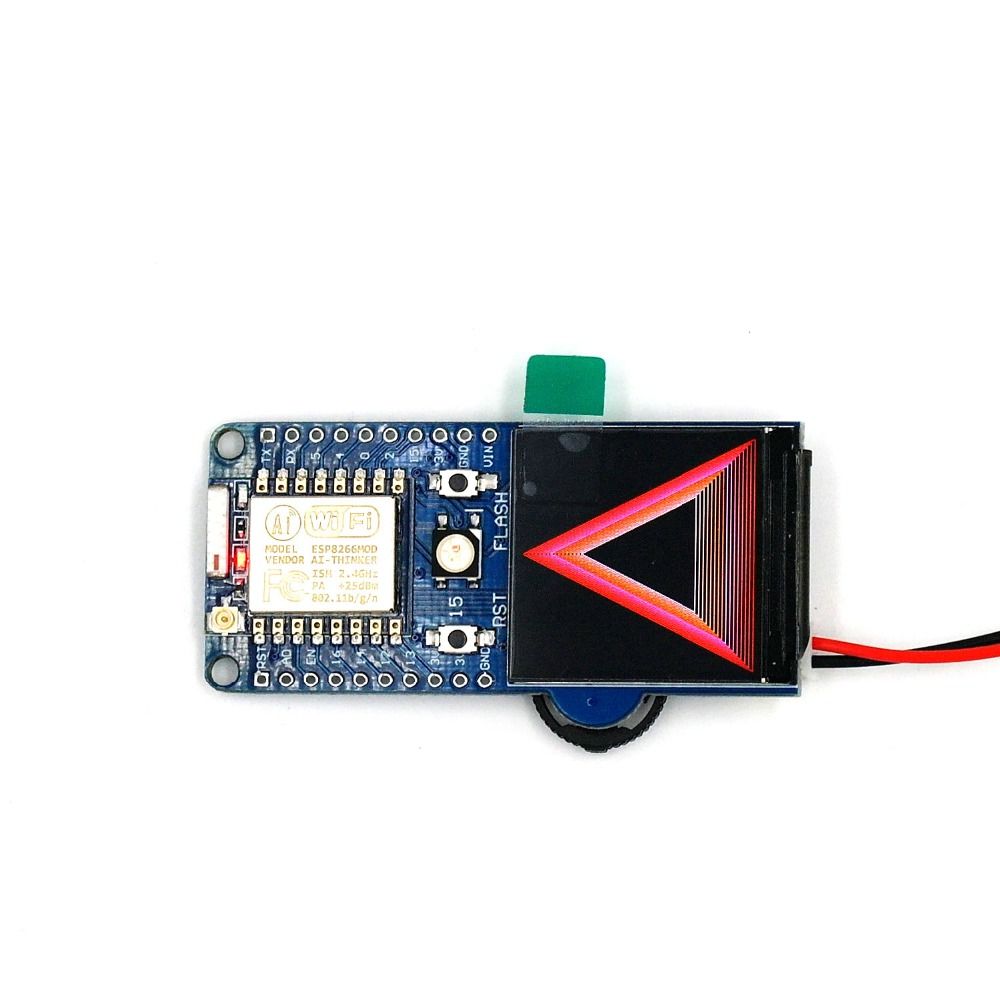

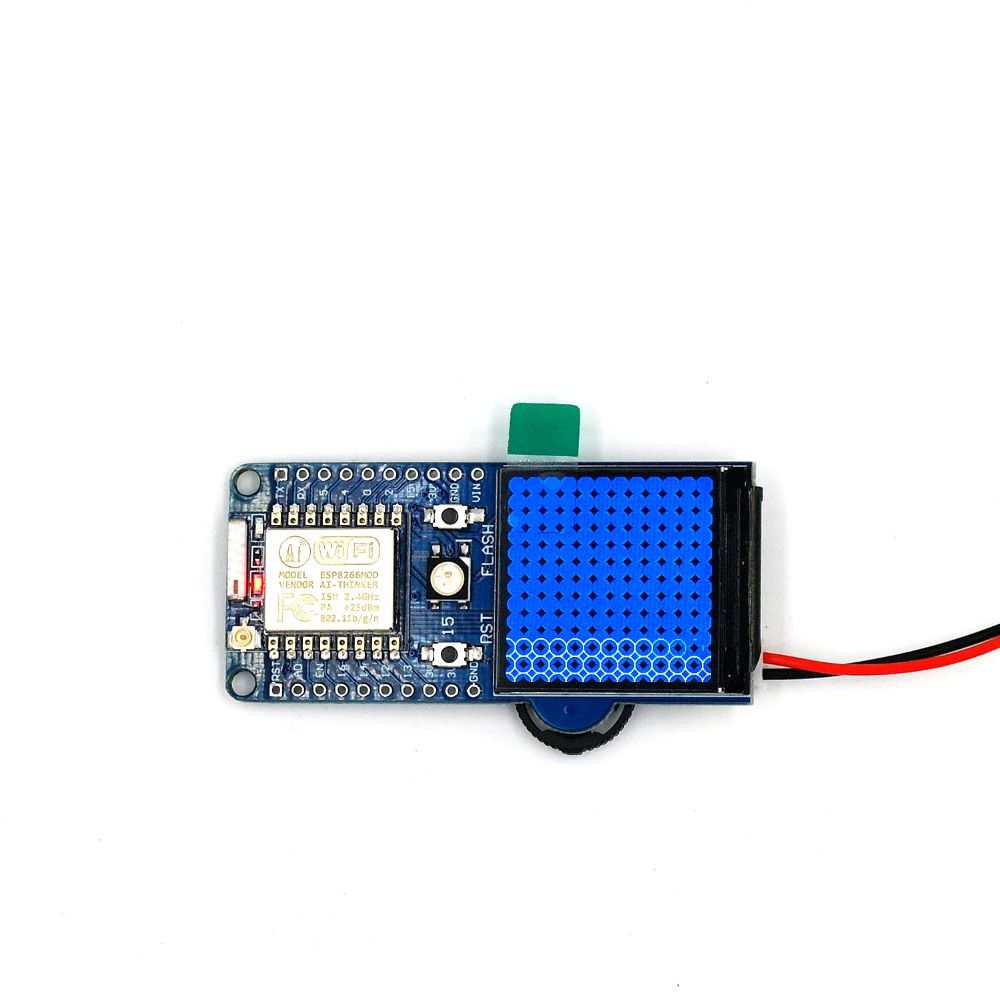

- D-duino-V6 = ESP8266 + TFT scherm
- Het is een esp8266 ontwikkelbord.
GPIO's en hardware-informatie:
- Display: ST7789 1.3 "scherm
- Display SDA (MOSI): GPIO 4
- Scherm SCL / SCK: GPIO 5
- Display DC: GPIO 0
- Display RST: GPIO2
- Display Achtergrond-LED: GPIO16 (Laag sluit BackGround)
- Resolutie: 240 * 240

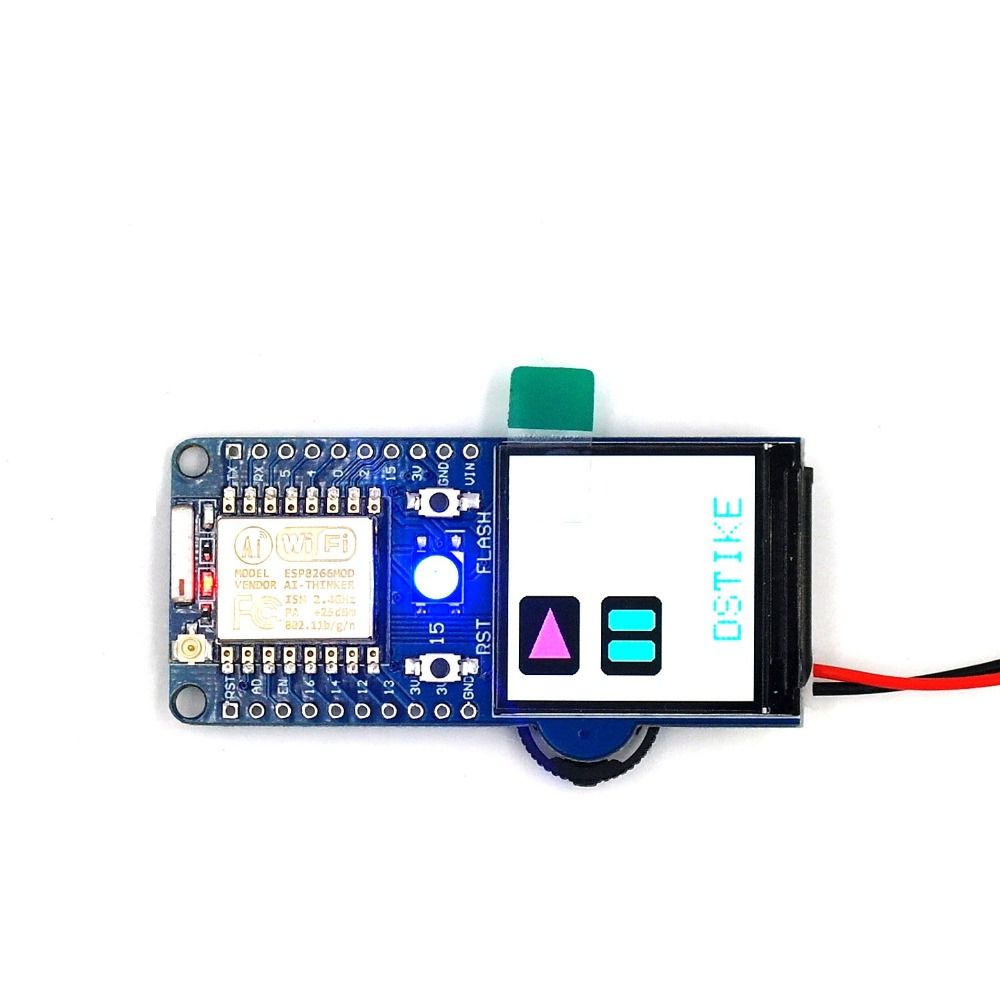

- WS2812b LED: GPIO 15
- Knop omhoog: GPIO 12
- Knop omlaag: GPIO 13
- Knop selecteren: GPIO 14

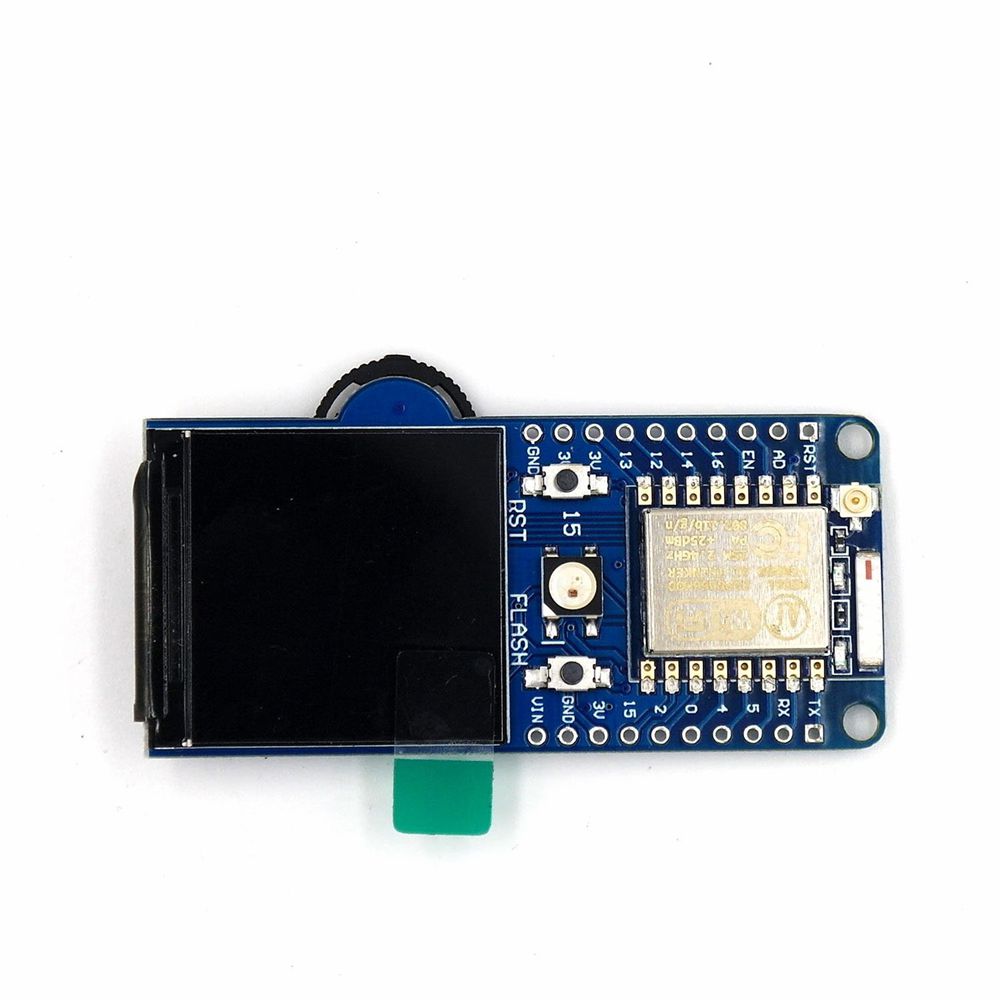

Alle ESP8266 pinnen breken uit.
Wat maakt het speciaal?
- ~ 120mA stroomverbruik

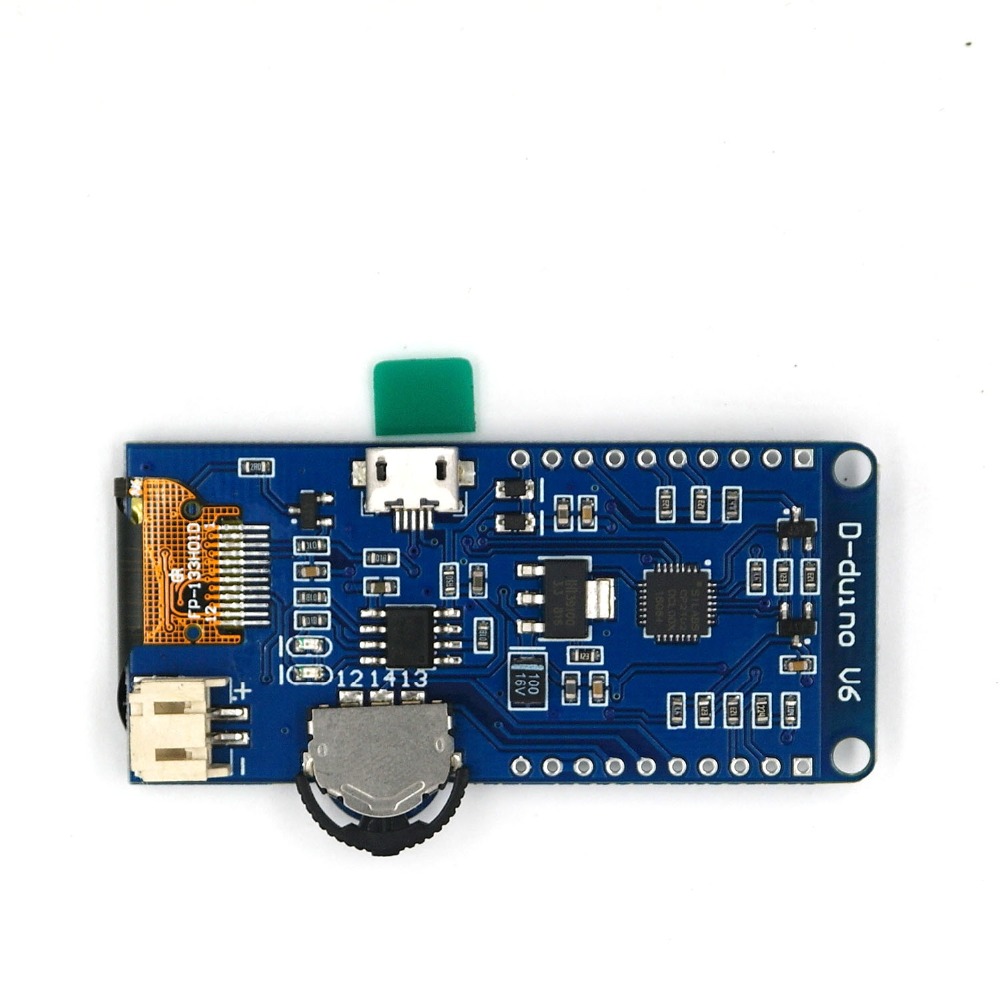

- LM39100 Laagspanningsregelaar met lage uitval
- Alle uitbraken GPIO en 3.3 en 5V output
- 2 LED's om de oplaadstatus van de batterij aan te geven (rood: opladen, groen: volledig)
- Bescherming: kort, overladen, over ontladen, temperatuur, achteruit
Tutorial:
1.Install environment for Dstike-bord
2.Installeer OLED-bibliotheek
3. Installeer Adafruit NeoPixel-bibliotheek
4.Upload codevoorbeeld
Pakket inbegrepen:
1 x DSTIKE D-duino V6 ESP8266 TFT LCD-kleurenscherm
