Beschrijving:

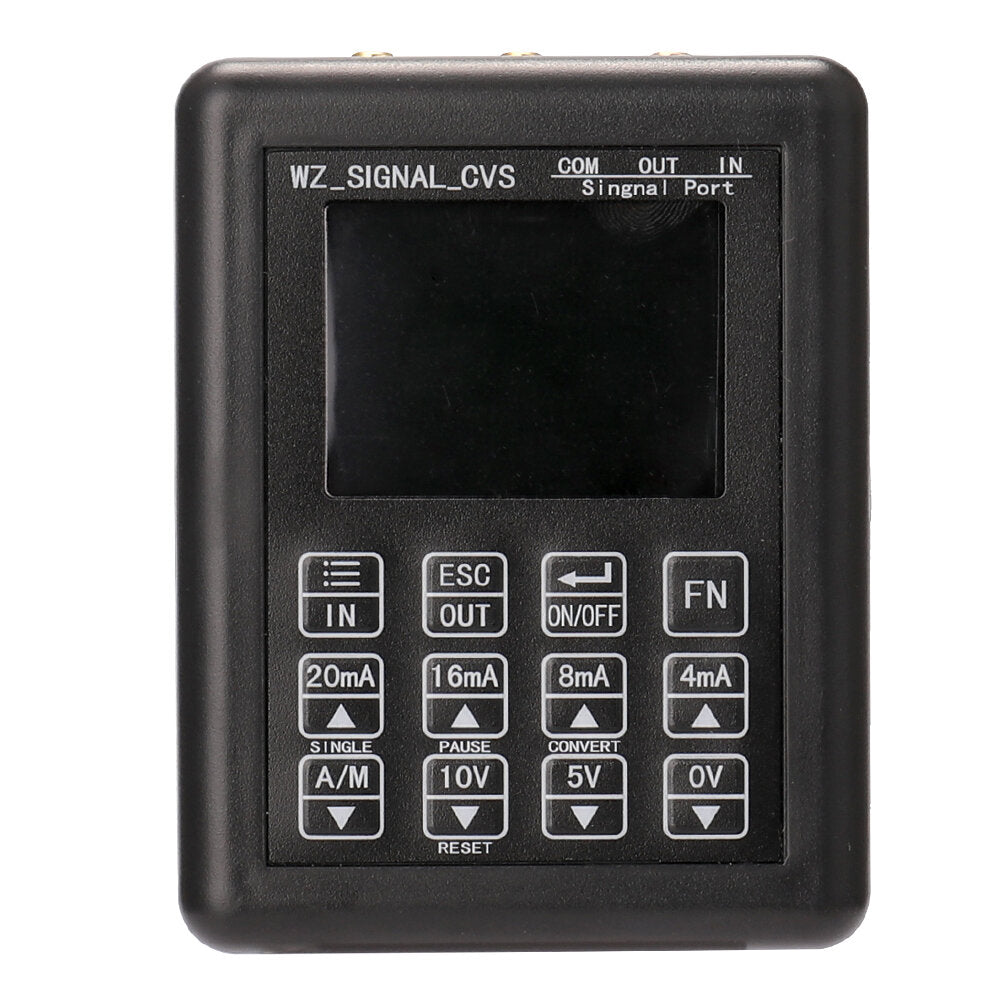

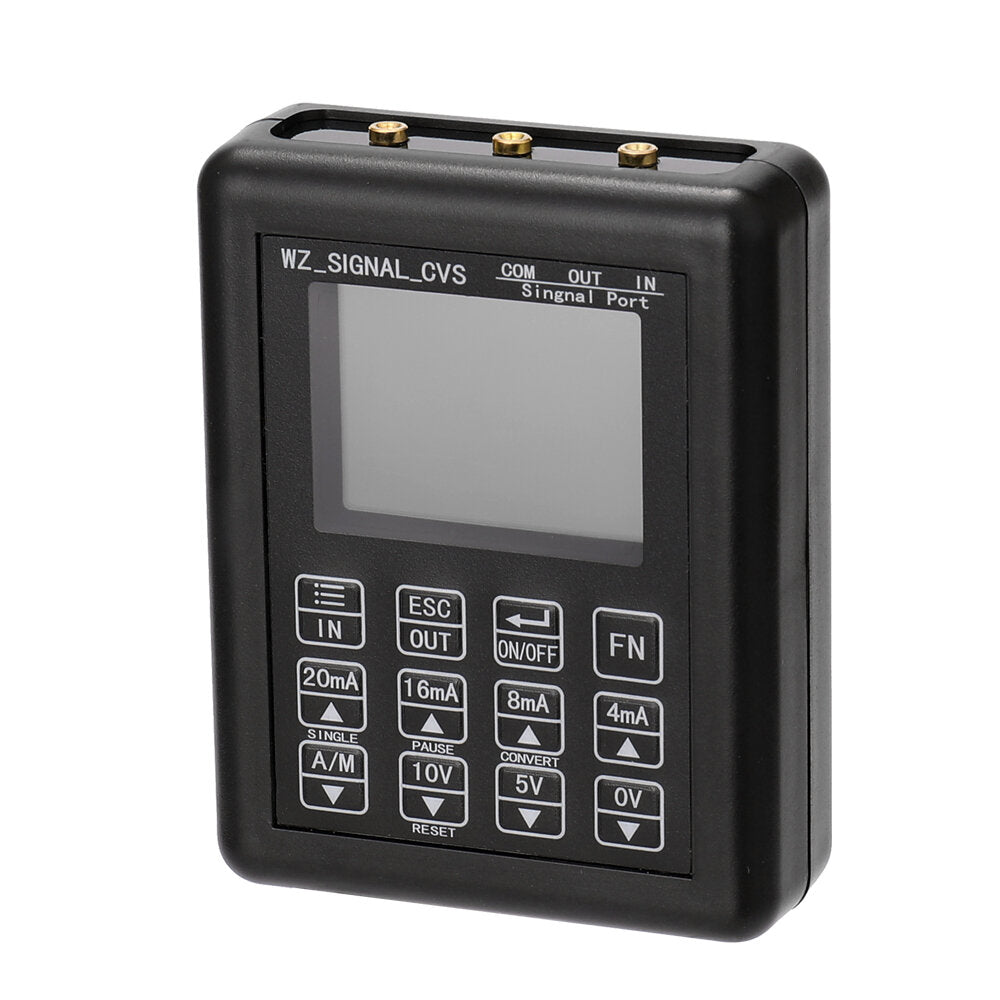

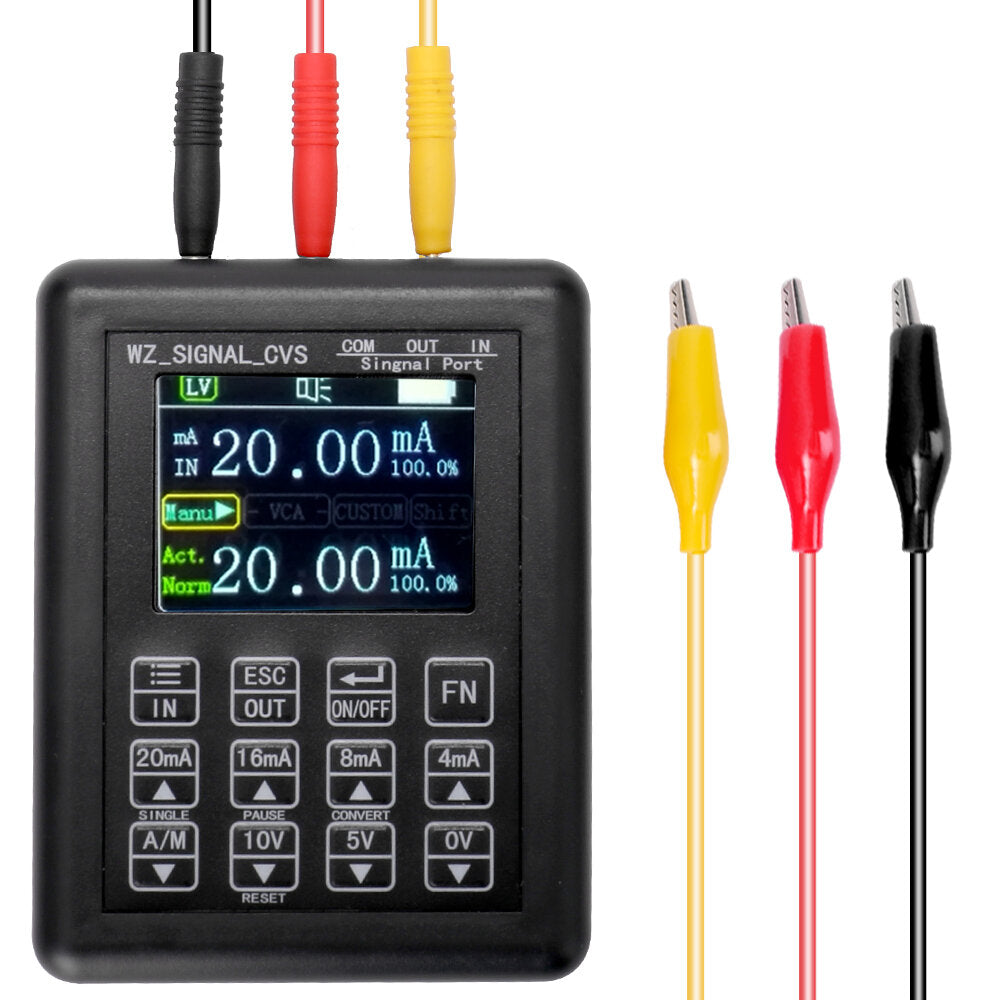

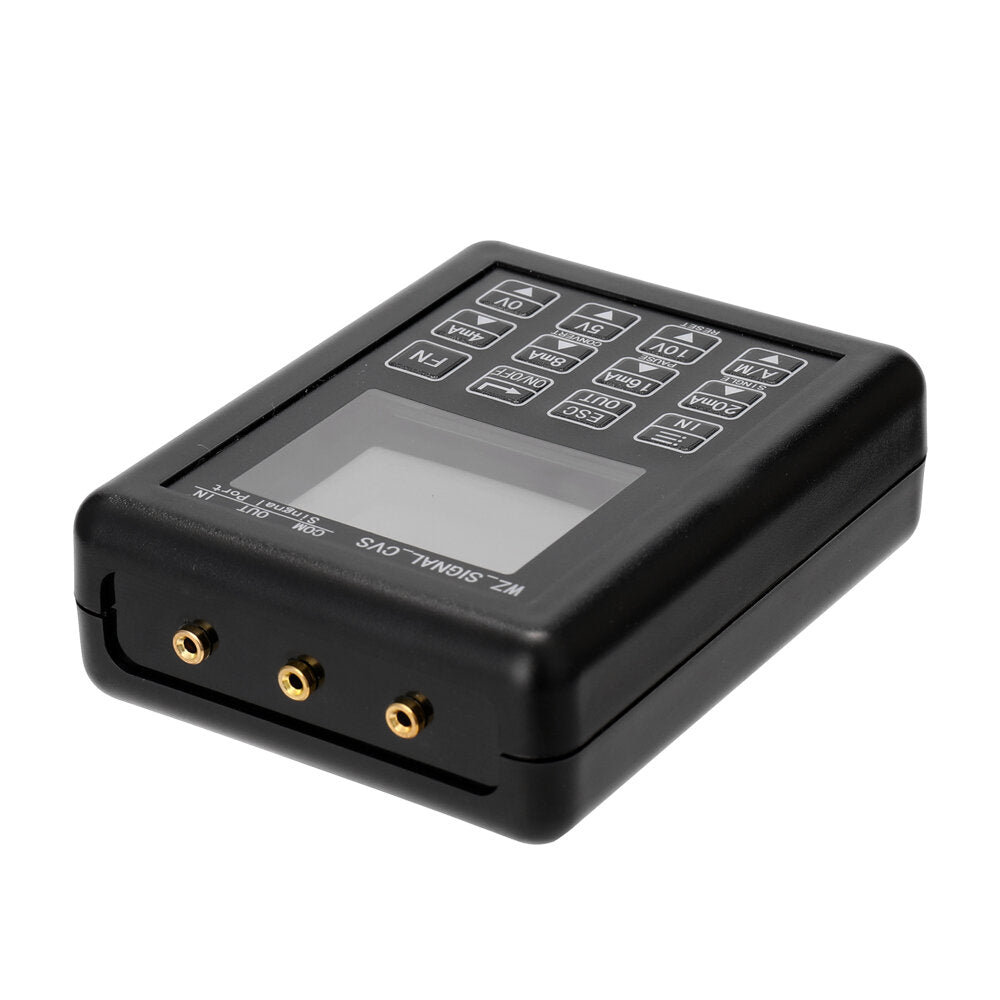

WZ_SIGNAL signaalgenerator wordt voornamelijk gebruikt voor het debuggen van industriële veld-PLC's, procesinstrumentatie, elektrische kleppen, enzovoort. Het is gemakkelijk te gebruiken met een gebruiksvriendelijke interface voor Chinese karakters. De signaalgenerator is klein en licht maar heeft een lange standby-tijd en hoge precisie.
Functies:
Interne omgekeerde en overstroombeveiliging, 30V beveiligingsspanning.
Ingebouwde één enkele 3.7V lithiumbatterijvoeding; de gebruikstijd varieert, afhankelijk van het gebruik (het kan meer dan 6 uur zijn met een continue output van 20 mA).
Met hint voor interne batterijspanning, (UV-lampje) wanneer het onderspanningslampje brandt, schakelt u het opladen uit.
Niet gebruiken voor een lange tijd, laad a.u.b. eens in de twee maanden op.

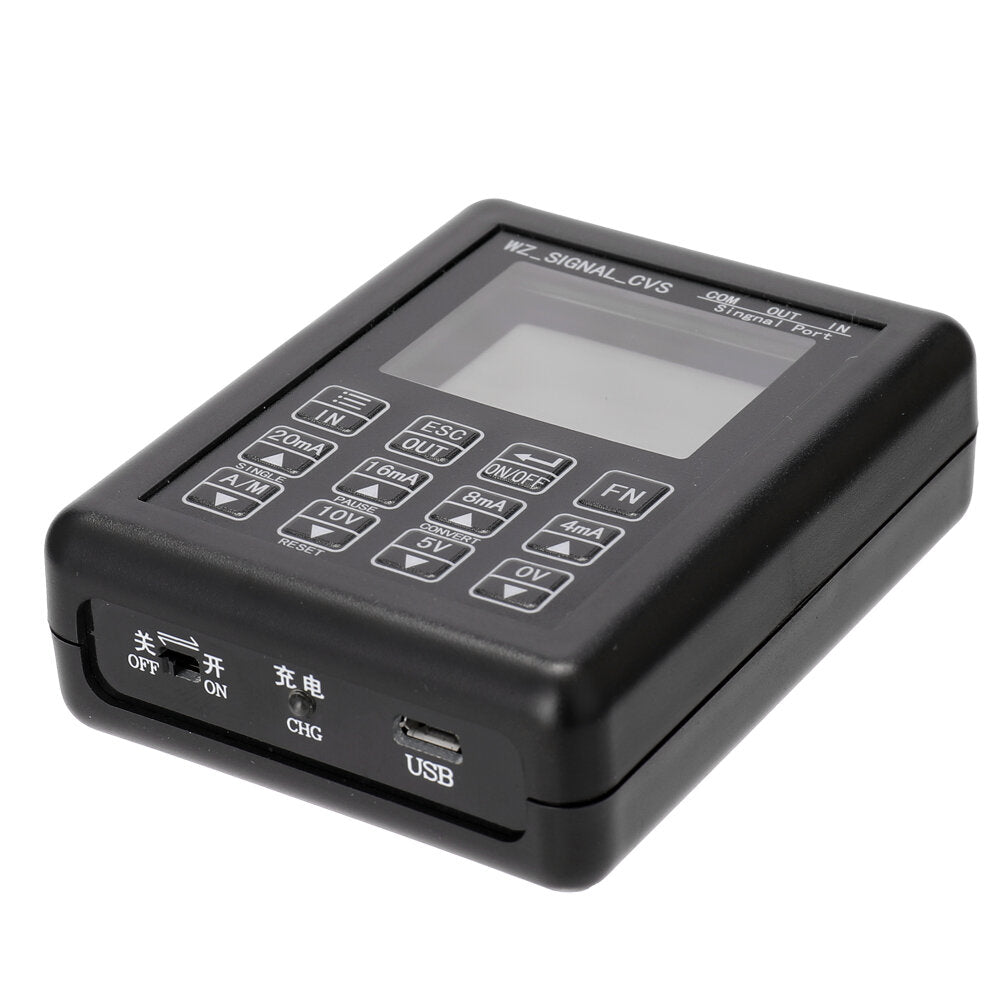

Opladen met micro-USB.
Bedrijfstemperatuurbereik 0-50 graden Celsius.
Aangepaste functie:
Om foutopsporing ter plaatse te vergemakkelijken, kunnen de boven- en ondergrenzen van het uitgangssignaal worden ingesteld volgens de vereisten van de apparatuur. De boven- en ondergrenzen van de actieve 4-20mA-uitgang, de boven- en onderlimieten van de passieve 4-20mA-uitgang en de boven- en onderlimieten van de 0-12V-uitgang kunnen afzonderlijk worden ingesteld en deze functie kan vrij worden in- en uitgeschakeld voor veldtoepassingen.
Automatische uitvoerfunctie:
Deze functie kan de uitvoermodus automatisch wijzigen volgens het programma. Het kan alleen automatisch worden uitgevoerd door de parameters in te stellen, die worden gebruikt voor veroudering en automatisch testen van kleppen en andere apparatuur.
Deze functie bestaat uit de volgende onderdelen: automatische modus, cyclusnummer, beginwaarde, incrementele waarde, verlagingswaarde, incrementele tijd, verlagingstijd, startpuntvertraging, eindpuntvertraging en eindwaarde. Voor actieve stroom, passieve stroom en spanningsuitgang zijn er afzonderlijke instellingsparameters om de instelling van verschillende uitgangssignalen te vergemakkelijken.
VC-conversiefunctie:
Deze functie wordt voornamelijk gebruikt voor tijdelijke conversie van spanning en stroom, zoals het converteren van 0-10V input naar 4-20mA output.
VC actieve conversie: zet de spanningssignaalingang om in een actieve stroomsignaaluitgang VC passieve conversie: zet de spanningssignaalingang om in een passieve stroomsignaaluitgang
CV-conversie: converteert het huidige ingangssignaal naar een uitgangsspanningssignaal
De functieregels bestaan uit verschillende delen: VC-conversieschakelaar, conversiemodus, spanningsbovengrens, spanningsondergrens, stroombovengrens, stroomondergrens en overbereik.
Specificaties:
Naam: Signaalgenerator
Actieve stroomuitgang: bereik: 0-24mA; resolutie: 0,01mA; maximale belasting: 750Ω
Passieve stroomuitgang: bereik: 0-24mA; resolutie: 0,01mA; externe voeding tot 30V.
Spanningsuitgang: bereik: 0-12V; resolutie: 0.01V; maximale stroom 30mA
24V uitgangsspanning: aandrijfstroom: 24mA.
Stroomingangsmeting: bereik: 0-24mA; resolutie: 0,01mA; ingangsimpedantie: 100Ω
Spanningsingangsmeting: bereik: 0-30V; resolutie: 0.01V; ingangsimpedantie: 2.5MΩ
Bedrijfsomgeving: 0°C-50°C
Beschermingsspanning: 30V
Artikelgrootte: 90 x 70 x 28 mm / 3,54 x 2,76 x 1,10 inch
Pakketgrootte: 150 x 100 x 80 mm / 5,91 x 3,94 x 3,15 inch
Pakket gewicht: 160g/5.64ounce
Pakket inbegrepen:

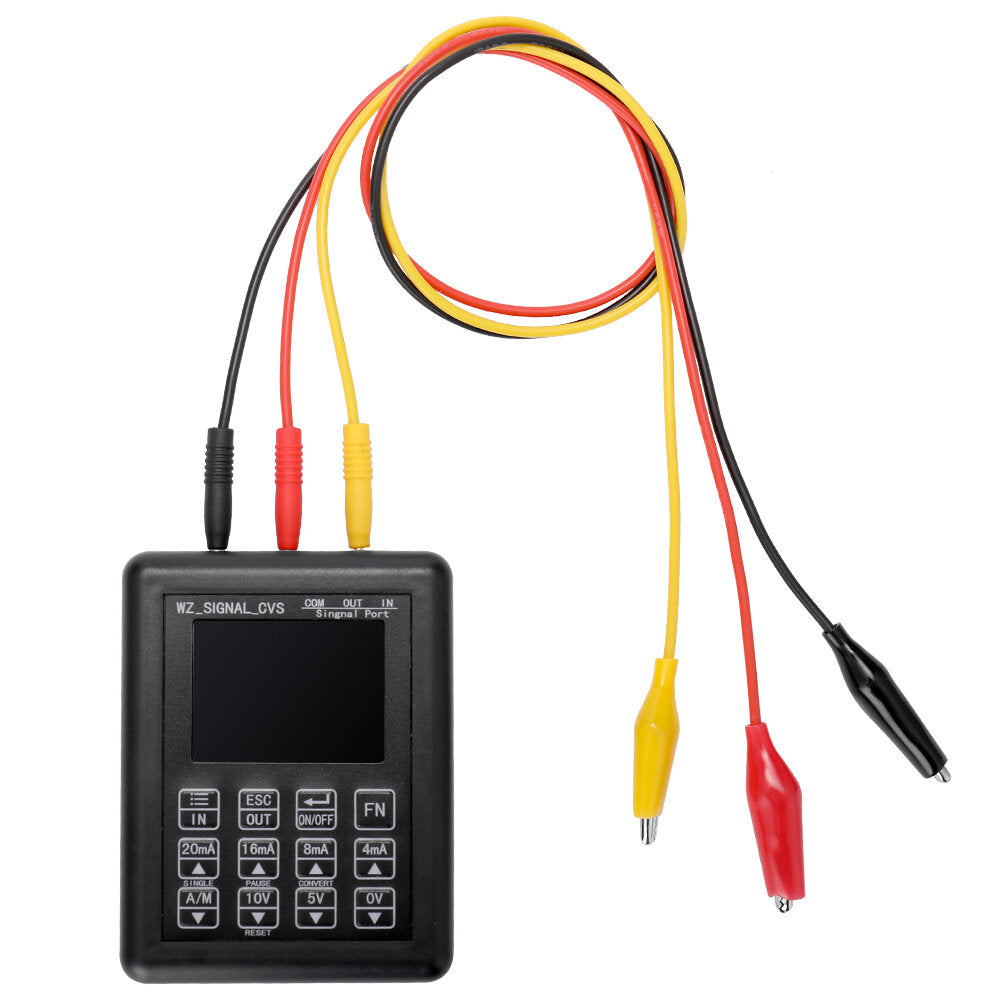

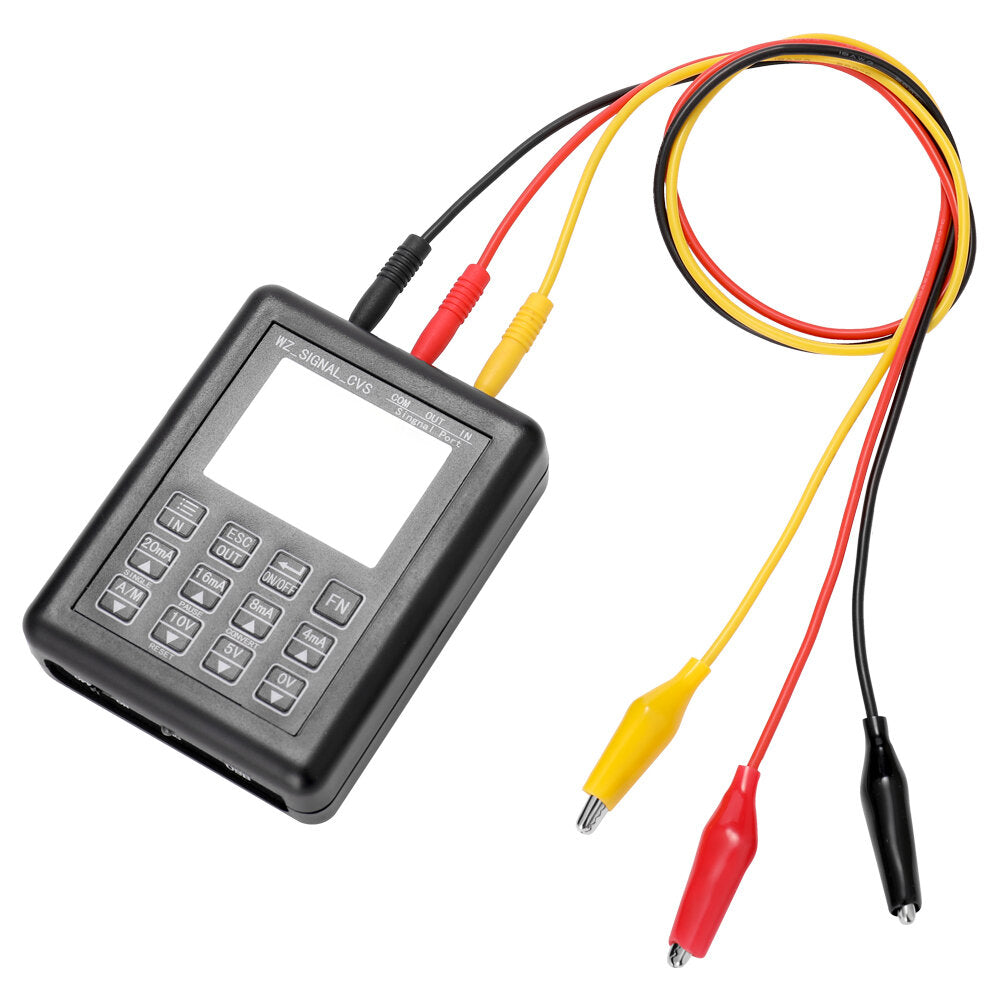

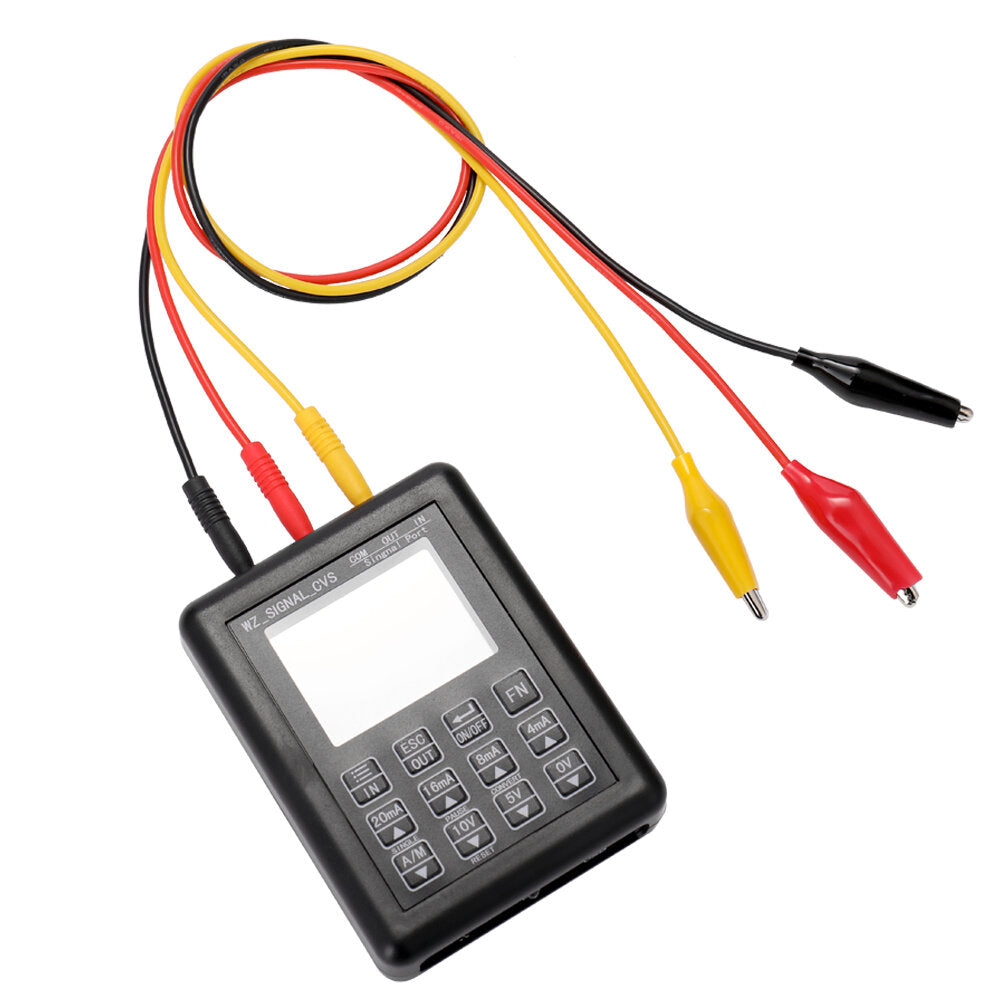

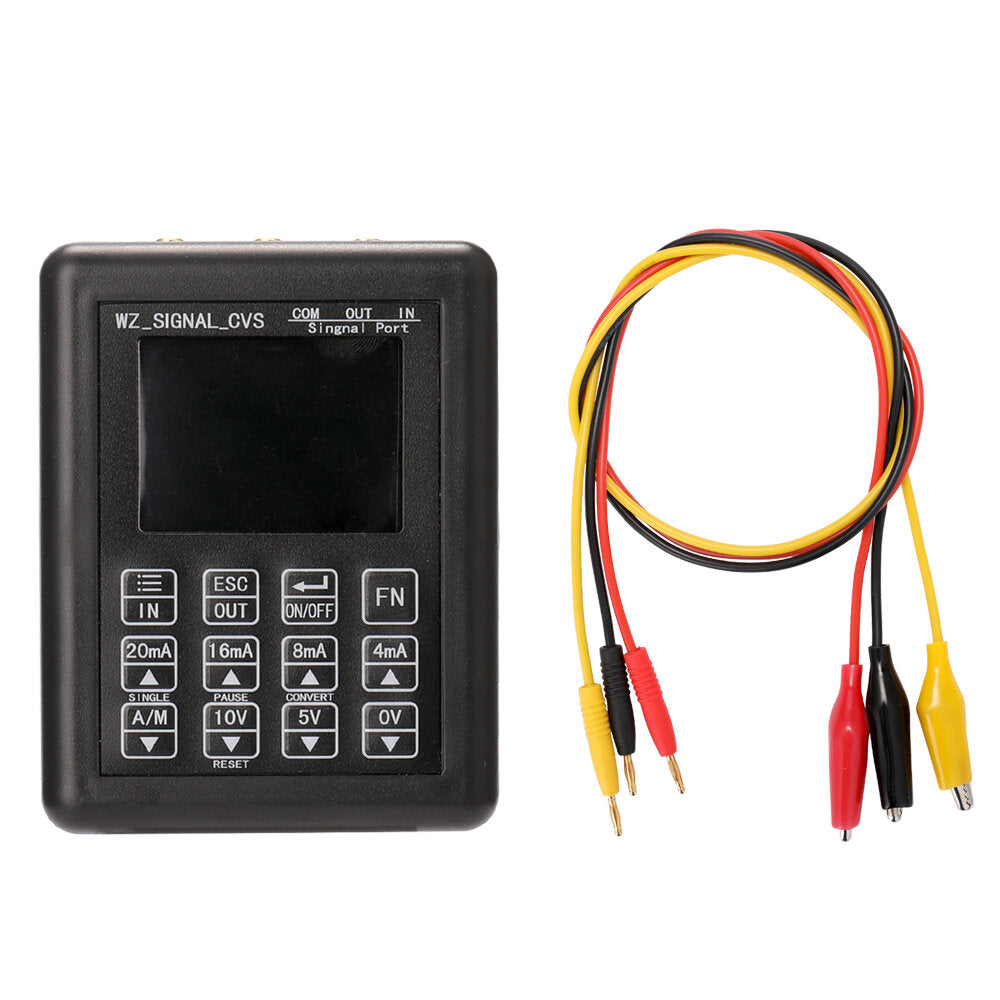

1 x signaalgenerator

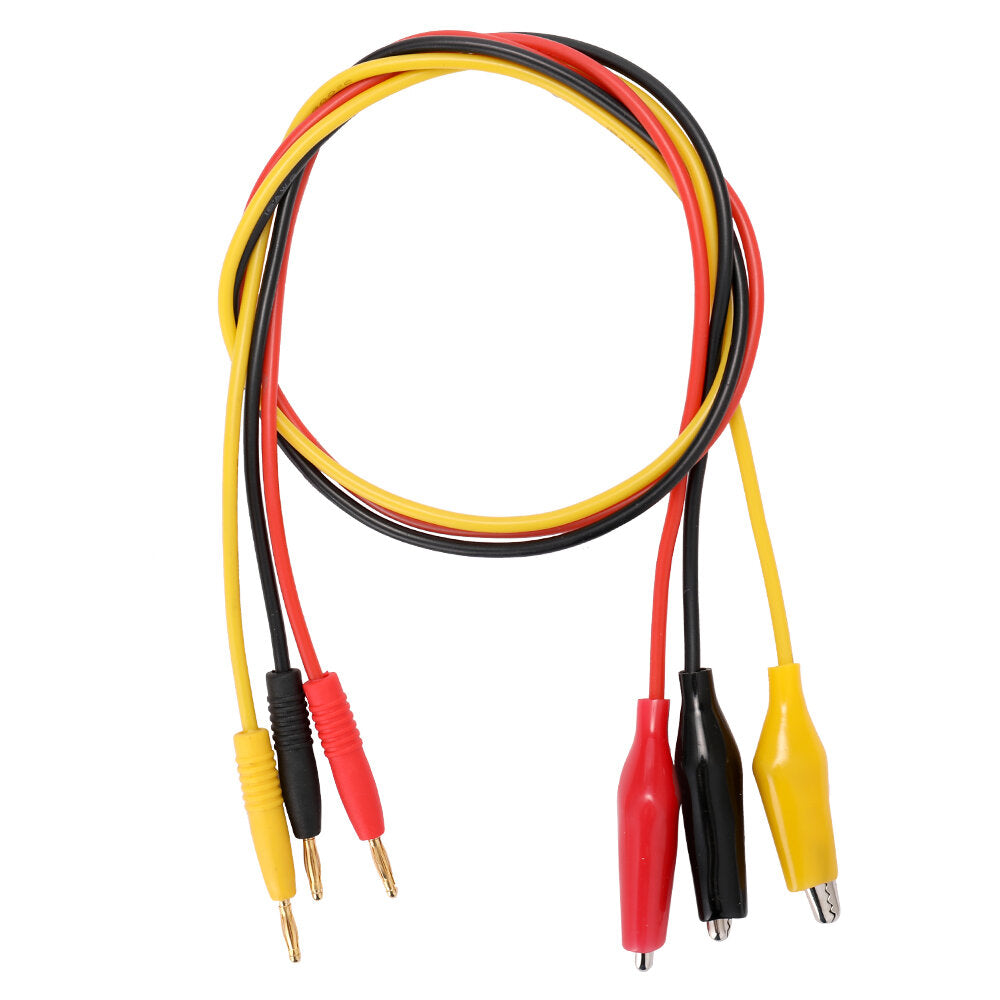

3 x testkabel
