Omschrijving:
ZK-DP60 is een DC instelbare constante spanning constante stroom step down / up voedingsmodule met LCD-display. HD-display ingangsspanning en uitgangsspanning, stroom, vermogen en displaystatus. Instelbare stabiele uitgangsspanning en stroom. Stel uitgangsstroom in om te voldoen aan de Het kan worden gebruikt als gewone buck-voedingsmodule, lader en LED-constante stroomstuurprogramma. Eenvoudig en efficiënt, praktisch.
Kenmerken:
1>. Hoogspanningbestendige aansluiting.
2>. Met hoogwaardige acryl schaal.
3>. Ondersteuning ingeschakeld / uitgeschakeld output.
4>. Ondersteuning anti-reverse bescherming.
5>. Ondersteuning anti-terugstroombeveiliging.
6>. Ondersteuning kortsluiting.
7>. Ondersteuning overstroombeveiliging.
8>. Ondersteuning over-power bescherming.
9>. Ondersteuning overtemperatuurbeveiliging.
10>. Ondersteuning Automatische buck / boost spanning.
11> .LCD scherm HD display.
12>. Ondersteuning opladen functie.
13>. Ondersteuning display ingangsspanning.
14>. Ondersteuning display output spanning, stroom, power.
15>. Ondersteuning werkende status indicator.
16>. Meerdere parameters worden gelijktijdig weergegeven.
17>. Hoge stroom, lage hitte.
parameters:
Productnaam: ZK-DP60 35W 4A Step Down / Up voedingsmodule
Productnummer: ZK-DP60
Werkspanning: DC 5.5V-30V
Uitgangsspanning: DC 0,5 V-30 V
Uitgangsstroom: 4A
Uitgangsvermogen: 35W
Spanningsweergavebereik: 0 ~ 30V
Spanningsweergave Precisie: 1%
Voltage Display Resolutie: 0.01V
Huidig weergavebereik: 0 ~ 4A
Huidige weergaveprecisie: 1%
Voltage Display Resolutie: 0.001A
Conversie-efficiëntie: ongeveer 88%
Werkende stroom: 30 mA
Soft Starter: Ja (storing bij hoge stroombelasting)
Anti-reverse bescherming: Ja
Anti-terugstroombeveiliging: Ja
Bescherming tegen kortsluiting: Ja
Werkfrequentie: 180 KHz
Overtemperatuurbeveiliging: 100 ℃
Overstroombeveiliging: 4A
Overstroombeveiliging: 35W
Werktemperatuurbereik: -20 ℃ ~ 100 ℃
Luchtvochtigheidsbereik: 0% -95% RV
Afmeting: 66x52x30mm
Knop / Potentiometer / LED introductie:
1>. Lang indrukken betekent dat u langer dan 3 seconden ingedrukt moet houden.
2> .AAN / UIT: Kort indrukken om ingeschakelde / uitgeschakelde uitgang te selecteren. Lang indrukken wordt gebruikt om de standaard ingeschakelde / uitgeschakelde uitgang in te stellen wanneer de stroom wordt ingeschakeld.
3> .IN / OUT: Kort indrukken om de ingangsspanning van het display of de uitgangsspanning of temperatuur te schakelen. Lang indrukken wordt gebruikt om de uitgangsstroom of het uitgangsvermogen van het display te schakelen.
4> .CV-potentiometer: stel de uitgangsspanning bij. Verhoog de uitgangsspanning bij het rechtsom draaien.
5> .CC Potentiometer: Pas de uitgangsstroom aan. Verhoog de uitgangsstroom bij rechtsom draaien.
6> .ON LED: Groene LED. Uitgangsindicator. Het gaat AAN wanneer er een uitgang is op de uitgangsaansluiting.
7> .CC LED: Rode LED. Constante stroomuitgangsindicator. Het komt in de constante stroomstatus wanneer de laadstroom de ingestelde stroom bereikt en de CC constante stroomindicator AAN gaat.
Stappen gebruiken:
1>. Als een gewone step down power module:
1.1>. Sluit de juiste ingangsspanning aan op de ingangsklem;
1.2>. Stel de potentiometer van de constante CV-spanning in om de uitgangsspanning in te stellen volgens de vereisten.
1.3>. Draai de CC-potentiometer eerst meer dan 10 omwentelingen linksom.
1.4> .Kort circuit tussen OUT + en OUT- (verbind beide via draad). Of test Kortsluitstroom door multimeter op 10A of 20A (verbind twee testprobes met de uitgang van de module).
1.5>. Roteer CC constante stroom potentiometer met de klok mee om de uitgangsstroom in te stellen volgens de vereiste overstroombeveiligingswaarde.
1.6> .Test en gebruik (bijv. De maximale uitgangsstroom van de module is 2A als display 2A op de multimeter. Rode LED-indicator gaat branden als het uitgangsbereik tot 2A komt. Anders is de LED UIT.)
1.7>. De uitgangsspanning zal afnemen als gevolg van de huidige bemonsteringsweerstand aan de uitgang. Hoe hoger de stroom, hoe meer de spanning wordt verlaagd.
2>. Als lader:
2.1> .Tops: Power-module kan niet worden gebruikt als ladermodule als deze geen constante stroomfunctie ondersteunt. Het spanningsverschil tussen de batterij met onvoldoende spanning en de lader is erg groot. Veroorzaakt overmatige laadstroom zelfs schade aan de batterij. moet laden in constante stroom modus om een bepaald niveau te bereiken. Schakel dan automatisch terug naar constant voltage opladen.
2.2> .Zorg ervoor dat de zwevende laadspanning en laadstroom voor de batterij. Als de parameter van de lithiumbatterij 3.7V / 2200mAh is, is de vlotterlaadspanning 4.2V en is de maximale laadstroom 1C, dat is 2200mA.
2.3>. Sluit de juiste ingangsspanning aan op de ingangsklem. (Opmerking: sluit de belasting niet aan tijdens de ingestelde parameter).
2.4>. Test uitgangsspanning door multimeter en pas CC-potentiometer aan om ervoor te zorgen dat het uitgangsspanningbereik een zwevende laadspanning vereist. (Als een 3,7 V lithiumbatterij wordt opgeladen, past u de uitgangsspanning aan op 4,2 V)
2.5> Draai de CC-potentiometer eerst meer dan 10 omwentelingen linksom.
2.6> .Kort circuit tussen OUT + en OUT- (verbind beide via draad). Of test Kortsluitstroom door multimeter op 10A of 20A (verbind twee testprobes met de uitgang van de module)
2.7>. Roteer CC constante stroom potentiometer met de klok mee om de uitgangsstroom in te stellen volgens de vereiste laadstroomwaarde.
2.8>. Sluit de batterij aan op de uitgangsaansluiting en begin met opladen.
3>. Als een high power LED constante stroom driver:
3.1> .Zorg ervoor dat LED-werkstroom en maximale werkspanning.
3.2>. Sluit de juiste ingangsspanning aan op de ingangsklem. (Opmerking: sluit de belasting niet aan tijdens de ingestelde parameter).
3.3>. Test uitgangsspanning door multimeter op de uitgangsklem en pas de CV-potentiometer aan om de uitgangsspanning in te stellen op de maximale werkspanning van de LED.
3.4>. Draai de CC-potentiometer meer dan 10 slagen linksom.
3.5>. Kort circuit tussen OUT + en OUT- (Verbind beide via draad). Of test Kortsluitstroom door multimeter op 10A of 20A (verbind twee testprobes met de uitgang van de module)
3.6>. Roteer CC constante stroom potentiometer met de klok mee om de uitgangsstroom in te stellen volgens de vereiste LED-werkstroom.
3.7>. Verbind LED en test.
Opmerking:
1>. Input onderspanning bescherming spanning is 4.7 V. Module moet opnieuw power als input minder dan 4.7 V.
2>. Draai de CV-potentiometer meer dan 20 slagen tegen de klok in als er geen uitgangsspanning is.
3>. Het is een DC-voedingsmodule, dus het kan geen verbinding maken met wisselstroom.
4>. Module moet opnieuw worden ingeschakeld na bescherming tegen kortsluiting.
5>. Sluit de ingang aan voordat u de batterij aansluit bij gebruik als lading en zorg ervoor dat de uitgangsspanning hoger is dan de batterijspanning.
6>. 'IN-' en 'OUT-' kunnen niet met elkaar worden verbonden, anders kan de module geen constante stroomuitgang ondersteunen.
7>. Zorg ervoor dat het ingangsvermogen meer is dan het laadvermogen.
8>. Verminder het uitgangsvermogen als de module heet is.
9>. Lees voor gebruik de gebruikershandleiding en beschrijving.
Toepassing:
1> .Oordinaire stroomvoorziening;
2>. Batterijlader;
3> .LED aandrijfvermogen;
4>. Instelspanningsdisplay;
5>. Test meter;
6>. Circuittest;
7>. Stroomconversie.
Pakket inbegrepen:

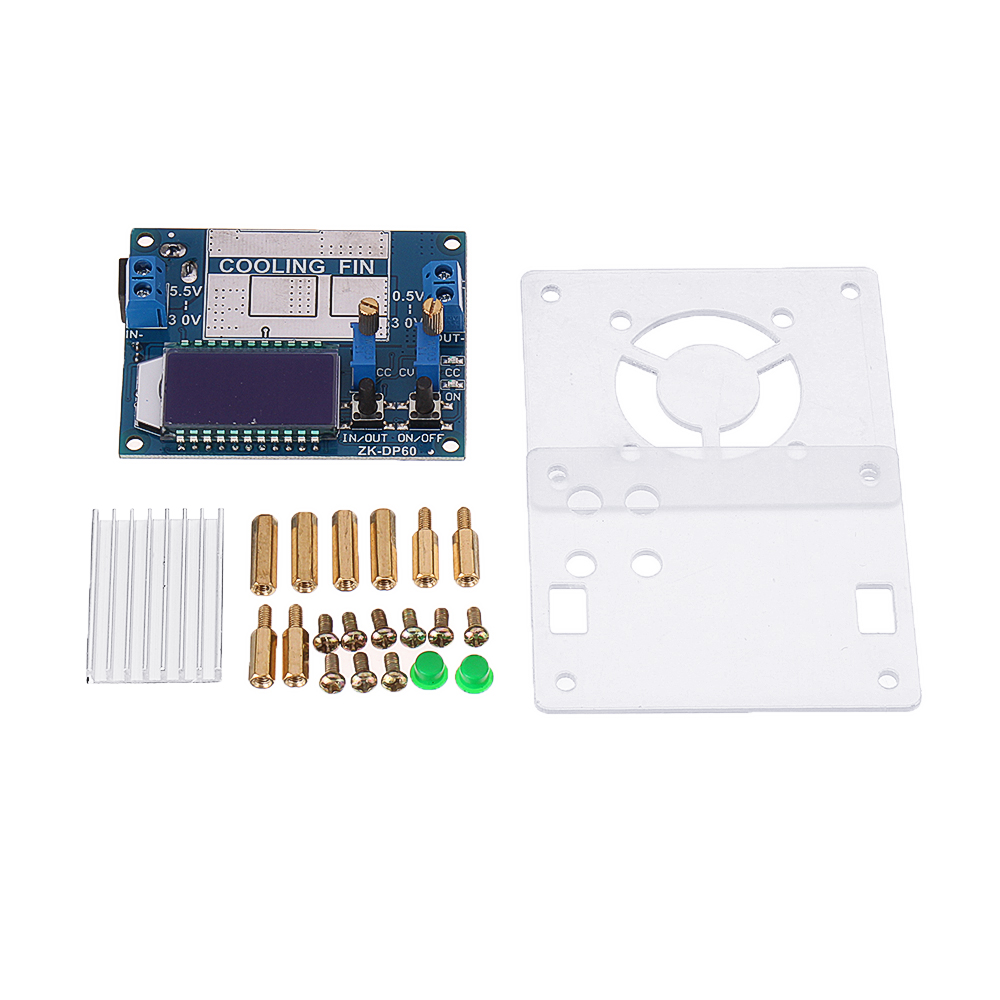

1 x ZK-DP60 35W 4A Step Down / Up voedingsmodule;

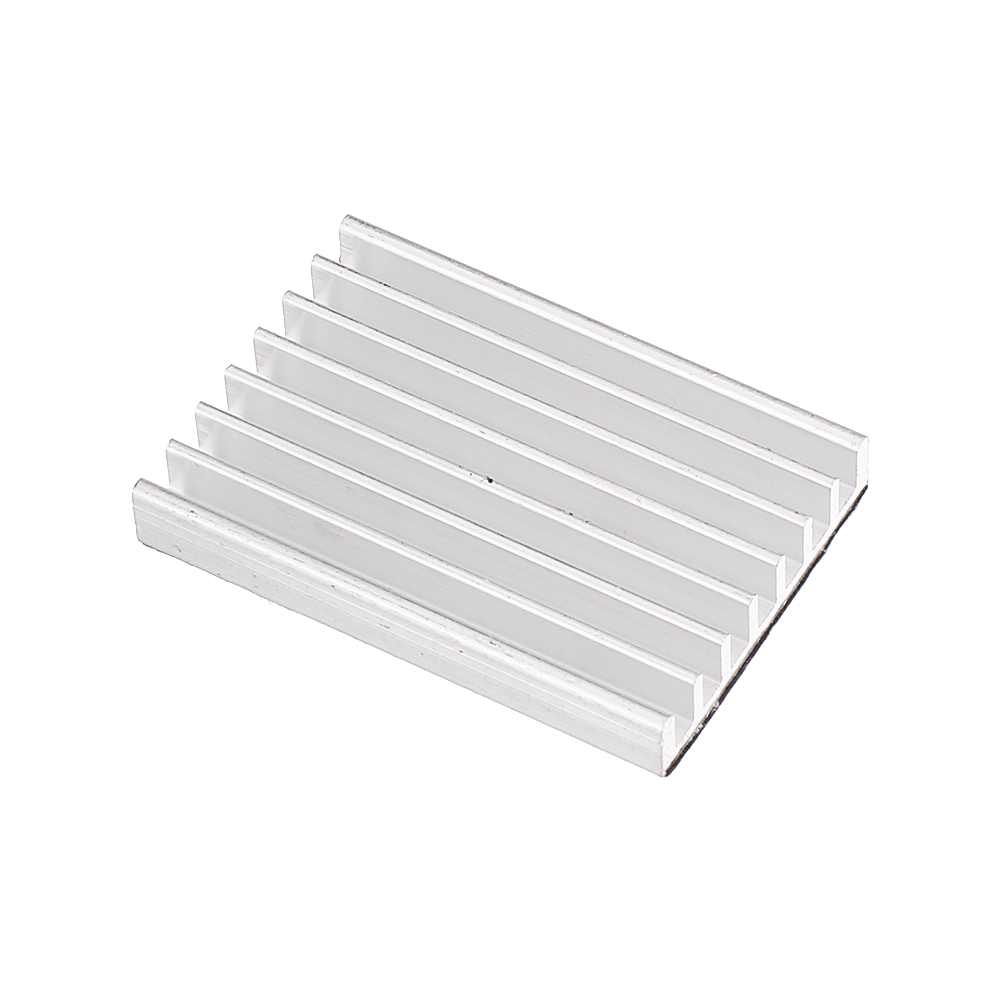

1 x koellichaam

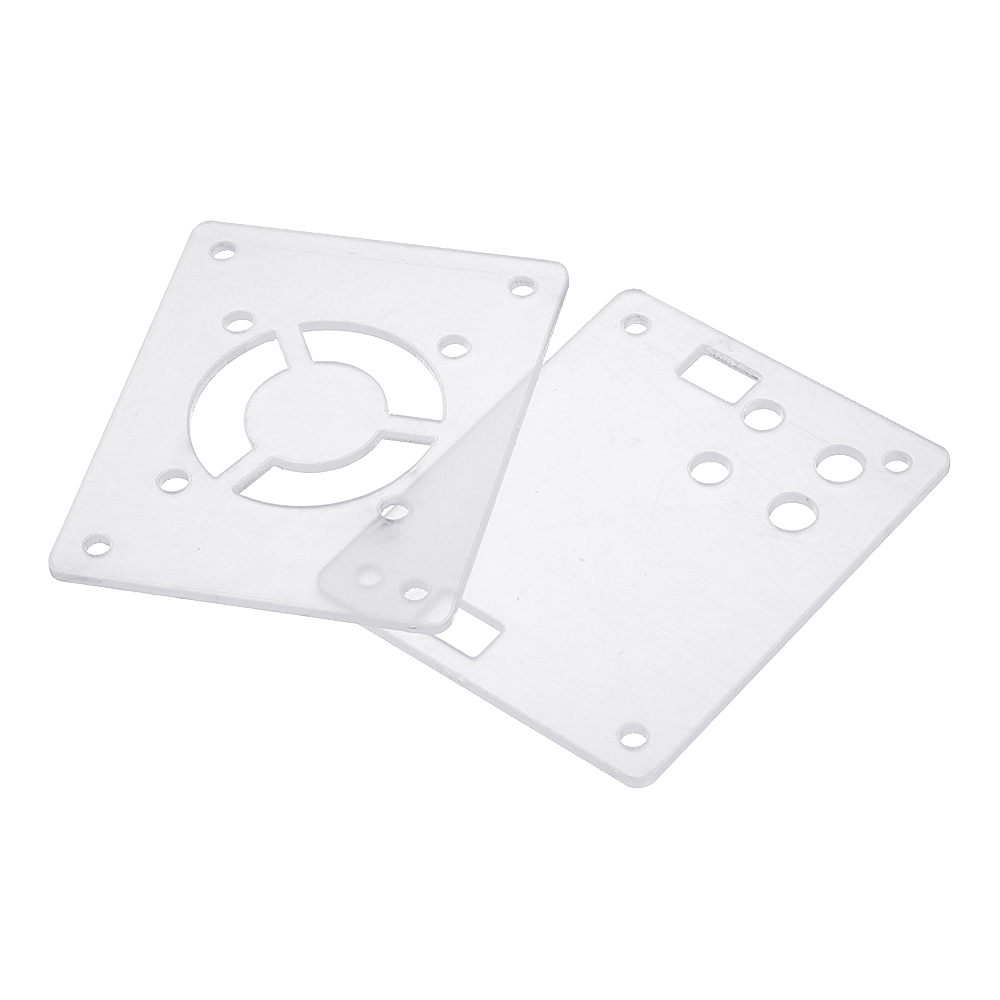

2 x acryl schaal
4 x M3 * 11 + 6 mm koperen kolom
4 x M3 * 16 mm holle koperen kolom
8 x M3 * 6 Schroef
2 x knopdop
